Микротурбина Capstone C65 без иллюзий

Продажа б/у микротурбин Capstone C65

ОБОРУДОВАНИЕ С НАРАБОТКОЙ И С ХРАНЕНИЯ

РЕАЛЬНЫЕ ПЛЮСЫ И МИНУСЫ ЭТИХ КАПСТОУНОВ

ОСОБЕННОСТИ УСТРОЙСТВА И ОПЫТ ЭКСПЛУАТАЦИИ

Актуальные предложения б/у микротурбин Капстоун С65

По состоянию на 25 июня 2020 г.

Все указанные ниже подержанные микротурбины находятся в Европе или в России. Эти Капстоуны выставлены на продажу не мной, а их владельцами. Сделка купли-продажи заключается напрямую с соответствующей организацией. Все цены на микротурбины назначил не я, а их продавцы. Торг уместен, но имеет смысл только после осмотра вами техники на месте её хранения.
Модель и год выпуска Мощность Описание Цена с НДС 20%
8 х Capstone C65
2011 г., 0 ч
с хранения
65 кВт
0,4 кВ
без наработки
есть теплоутилизатор
без дожимного компрессора
состояние отличное
в наличии 8 штук
находятся в России

по 5 млн. руб.
за 1 шт.
или
по 4,5 млн. руб.
за 3 шт. и более
продажа без НДС
Capstone C65
2007 г., 18 000 ч
65 кВт
0,4 кВ
дожимной компрессор
есть теплоутилизатор
состояние хорошее
находится в России
3,5 млн. руб. за всё
продажа без НДС
от физ. лица
Три двигателя
Capstone C65 HEV
2013 г., 0 ч
с хранения
65 кВт
0,4 кВ
двигатель для
гибридного транспорта,
может использоваться на
запчасти для обычных С65,
без наработки
состояние отличное
в наличии 3 штуки
находятся в России
по 1 500 000 руб.
Теплоутилизатор
для С65
2008 г., 0 ч
с хранения
тепло
100 кВт

в комплекте к С30
без наработки
находится в России
1 000 000 руб. при
продаже отдельно,
продажа без НДС
от физ. лица


Примечания:

  1. Указанные цены включают НДС 20%. При продаже без НДС есть соответствующее предупреждение. Демонтаж, погрузка на транспортное средство и перевозка на новое место - за счёт покупателя.
  2. Все цены указаны для оборудования в состоянии "как есть". Гарантии на такое оборудование не предоставляются. После перехода права собственности все риски ложатся на покупателя.
  3. Формы и порядок оплаты могут обсуждаться.
  4. Для оборудования, находящегося в Европе, возможна оплата в EUR. В этом случае указанная цена уменьшается на НДС 20% и стоимость доставки в Россию.
  5. После покупки б/у микротурбины Capstone новый владелец может заказать её восстановительный ремонт, включая модернизацию и доукомплектование. Причём по ценам существенно более низким, чем у официальных российских дистрибуторов Capstone.

Более подробно о выставленных на продажу микротурбинах

Предложение №1: Восемь микротурбин Capstone C65 ICHP, 2011 год, наработка 0 часов (с хранения)

Мощность 65 кВт, напряжение 0,4 кВ
по 5 000 000 рублей

Что выставлено на продажу

Продаются восемь микротурбин Capstone C65 ICHP, выпущенных в 2011 году. Оборудование было доставлено в Россию и частично смонтировано в здании энергоцентра. Однако в эксплуатацию эти микротурбины никогда не вводились, поэтому ни часа в своей жизни они не отработали. Как хорошо видно на видео, внутри корпуса некоторых С65 остались положенные туда ещё на заводе в США коробки с мелкими комплектующими, а так же инструкции по эксплуатации.
Таким образом, состояние оборудования по факту просто отличное, что называется "муха не сидела". Перед вводом в эксплуатацию необходимо только протереть пыль снаружи и внутри, а так же поменять аккумуляторы (стоимость оригинального комплекта батарей - около 6 тыс. EUR, китайского аналога - 1,5 - 2 тыс. EUR).
В комплект поставки каждой микротурбины входит стандартный теплоутилизатор. Дожимиков нет, поэтому в данной комплектации эти С65 могут работать только на газе с давлением 0,55 МПа и выше. Если на вашем объекте давление газа менее указанного значения, то придётся приобрести оригинальный дожимной компрессор Gas Pack стоимостью около 37,5 тыс. USD. Один такой дожимник можно использовать для подачи топлива сразу в две С65.
Модель микротурбины C65, ICHP, HPNG, DM
Количество 8 штук
Индекс 65C-HD4-DC00
Год выпуска 2011
Наработка без наработки (с хранения)
Комплектация теплоутилизатор
Состояние оборудования Отличное
Шильдик микротурбины Capstone C65 ICHP. Дата выпуска: 31 января 2011 г
Шильдик микротурбины Capstone C65 ICHP. Дата выпуска: 31 января 2011 г
Шильдик теплоутилизатора, установленного на микротурбину C65. Дата выпуска: 02 февраля 2011 г.
Шильдик теплоутилизатора, установленного на микротурбину C65. Дата выпуска: 02 февраля 2011 г.

Осмотр микротурбин Capstone C65 ICHP на старом месте, где так и не был закончен их монтаж

Восемь Capstone C65 ICHP без наработки (с хранения) на 43% дешевле новых

Обработка видео...

Отгрузка восьми микротурбин Capstone C65 ICHP с прежнего места хранения (13 февраля 2020 г.)

В начале февраля 2020 г. все восемь микротурбин Capstone C65 ICHP были демонтированы. 13.02.2020 оборудование было погружено на фуру и отправлено на склад в Екатеринбург.

Микротурбины C65 на новом месте хранения в Екатеринбурге

22 февраля все микротурбины были разгружены на складе в Екатеринбурге. Теперь они доступны для осмотра специалистами. Если вам потребуется провести диагностику данного оборудования, то обращайтесь ко мне по указанным ниже контактам.

Стоимость оборудования

Все восемь микротурбин будут продаваться со склада в Екатеринбурге. Ожидается, что они станут доступны для осмотра уже в конце февраля 2020 г.
Стоимость одной микротурбины Capstone C65 ICHP составляет 5 000 000 руб. без НДС.
При покупке сразу трёх микротурбин и более цена будет 4 500 000 руб. без НДС за одну штуку.
Оборудование продаёт организация, официально освобождённая от уплаты НДС. Поэтому счета за эти микротурбины выставляются без НДС.
Торг уместен.
Для сравнения: актуальная стоимость новой микротурбины Capstone C65 составляет не менее 145 тыс. USD с НДС, то есть около 8,8 млн. руб. с НДС. Более точно текущую стоимость С65 можно выяснить у одного из четырёх официальных российских дистрибуторов Capstone.
Таким образом, при покупке каждой из этих восьми микротурбин у вас есть возможность сэкономить порядка 43% от стоимости новой микротурбины.

ВЫВОД:

Это очень достойное предложение. Вряд ли когда-либо ещё у вас появится возможность так дёшево купить микротурбины Capstone C65 без наработки и в отличном состоянии. Просто потому, что это последние такие микротурбины в России. Больше не осталось. Надо брать!

Для сравнения: цены на три новые микротурбины Capstone С65 ICHP HPNG

Это типичный набор оборудования из трёх микротурбин Capstone С65 ICHP, предназначенный для энергоснабжения небольшого производственного предприятия, офисного здания, гостиницы или склада при наличии газа высокого давления (более 0,55 МПа). Буквы ICHP означают, что эти микротурбины сразу идут в комплектации с теплоутилизаторами.
Оборудование Цена, USD Кол-во, шт. Всего, USD
Турбогенератор Capstone С65 ICHP, HPNG, DM (с теплоутилизатором)­, 65 кВт­ 147 500 3 442 500
Комплект соединительного кабеля 4,57 м  (MultiPac Cable &Terminator Kit 15 ft) 300 2 600
Комплект сопряжения с газопроводом высокого давления (EXTERNAL HP FUEL OPTION KIT) 1 800 3 5 400­
Конвертер протоколов для подключения турбогенератора к компьютерной сети (SGLE PORT SER TO ETHRNT Conv Kit) 700 3 2 100
ИТОГО: 450 600



Предложение №2: Одна микротурбина Capstone C65, год выпуска 2007, наработка 18 тыс. часов

Мощность 65 кВт, напряжение 0,4 кВ
за 3 500 000 рублей
Модель микротурбины C65, HPNG, DM, INDPKG, UL
Индекс 65R-HD4-BU00
Год выпуска 2007
Наработка около 18 тыс. часов
Комплектация Дожимной компрессор Gas Pack, теплоутилизатор
Серийный номер 004047
Состояние оборудования Очень хорошее
Шильдик б/у микротурбины Capstone C65
Шильдик б/у микротурбины Capstone C65

Хороший год выпуска

Предлагаемый к продаже экземпляр выпущен в 2007 году. Это период, когда в компании Capstone качеству выпускаемой продукции уделялось должное внимание. По крайней мере, сервисные инженеры отмечают, что микротурбины, выпущенные до 2014 года (обвал акций компании Capstone) были более надёжными, чем произведённые в последующие годы.
Складывается впечатление, что после 2014 года компания-производитель с целью снижения издержек сменила поставщиков ряда комплектующих, в результате чего качество готовых изделий несколько снизилось. Этому нет никаких документальных подтверждений. Данный вывод основан только на мнении людей, постоянно занимающихся техобслуживанием Капстоунов ещё со времён компании БПЦ Инжиниринг.

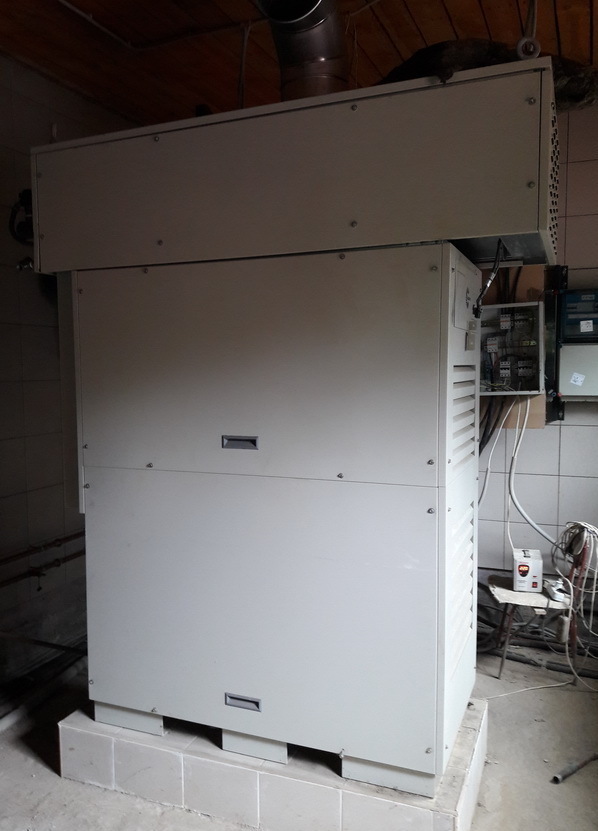

C65 на месте прежней эксплуатации в котельной
C65 на месте прежней эксплуатации в котельной
Верхняя часть микротурбины - это теплоутилизатор
Верхняя часть микротурбины - это теплоутилизатор

Дожимной компрессор уже в комплекте - вы экономите 2,3 млн. руб.

Большим плюсом является то, что в комплектацию данного Капстоуна С65 уже входит дожимной компрессор Gas Pack.
Наличие дожимника позволяет эксплуатировать эту микротурбину при давлении газа менее 0,55 МПа.
Проблема в том, что отдельно б/у дожимных компрессоров для Capstone C65 на российском вторичном рынке практически нет. Поэтому, если бы эта микротурбина была без дожимника, то для работы на газе с давлением менее 5,5 ати новому владельцу пришлось бы покупать абсолютно новый Gas Pack. А он стоит около 37,5 тыс. USD, то есть 2,3 млн. руб. Это 2/3 от той суммы, за которую продаётся данная б/у микротурбина уже с дожимным компрессором.
Таким образом, наличие дожимника позволит новому владельцу микротурбины сэкономить очень приличные деньги.
Дожимной компрессор Gas Pack на микротурбине С65
Дожимной компрессор Gas Pack на микротурбине С65
Подключение компрессора Gas Pack к газопроводу ­
Подключение компрессора Gas Pack к газопроводу ­

Условия эксплуатации и хранения - близкие к идеальным

Данная микротурбина эксплуатировалась в пос. Коммунарка (Моск. обл.). Это всего в 4,5 км от МКАД по Калужскому шоссе. С65 была смонтирована в котельной частного коттеджа, где и находится по настоящее время. После того, как все проблемы с электропитанием от внешних сетей для данного объекта были решены, микротурбина была выведена из эксплуатации.
После покупки коттеджа новый хозяин решил освободить место в котельной и выставил данное оборудование на продажу.
Таким образом, можно констатировать, что условия эксплуатации и последующего хранения этой конкретной микротурбины были близки к идеальным: постоянная электрическая нагрузка не более 30% от номинальной мощности, плавное изменение нагрузки, отсутствие резких перепадов температуры и защищённое от осадков помещение. Что ещё может быть лучше?

Результаты инспекции микротурбины

Сразу после новогодних праздников, 13 января 2020 г., данная микротурбина была осмотрена специалистами, ранее работавшими в компании БПЦ Инжиниринг и имеющими более чем десятилетний стаж по Капстоунам.
По факту состояние оборудования очень хорошее. Ротор проворачивается без усилий. В ходе проведения инспекции было обновлено программное обеспечение. Система управления микротурбиной в рабочем состоянии. Выявлена всего одна проблема - не вращается вентилятор. Но это мелочь, которую очень легко исправить. В остальном с данной микротурбиной всё хорошо, после замены аккумуляторов её можно сразу же начинать эксплуатировать.

Остаточный ресурс этой микротурбины ещё очень большой - до 40 тыс. часов

Назначенный ресурс микротурбины Capstone C65 в соответствии с документами Capstone составляет 40 тысяч часов. Однако практика показала, что при должном техническом обслуживании это оборудование легко выхаживает до капремонта и 60 тысяч часов. Поэтому компания БПЦ в своих документах смело заявляла именно этот показатель.
Что касается рассматриваемого образца, то 18 тысяч часов для С65 - это просто детский возраст. Тем более, что данная конкретная микротурбина работала в частном коттедже, где её никто не насиловал резкими набросами нагрузки. Кроме того, можно предположить, что этот экземпляр почти всё время работал с очень небольшой нагрузкой - не более 20 - 30 % от номинала (именно такие условия эксплуатации характерны для микротурбин в частных домах). В результате износ деталей и узлов у этой С65 должен быть весьма незначительным.

Оценка б/у микротурбины С65 и её стоимости

Микротурбина продаётся в рабочем состоянии. Перед началом её эксплуатации необходимо только заменить аккумуляторы (фирменный комплект стоит около 6 тыс. EUR, китайские - примерно в 3 - 4 раза дешевле).
Начальная цена данного экземпляра микротурбины Capstone C65 в состоянии "как есть", в комплектации с дожимным компрессором и теплоутилизатором 3 500 000 рублей. Это абсолютно адекватная цена. Продажа будет проводиться от частного лица - собственника коттеджа, в котором смонтировано оборудование. Поэтому данная микротурбина продаётся без НДС.
В своё время, работая в компании БПЦ Инжиниринг (2009 - 2012 гг.) я продал несколько новых микротурбин С65. Порядок цен на это оборудование с тех пор принципиально не изменился. Аналогичный новый комплект (микротурбина С65 + теплоутилизатор + дожимной компрессор) обойдётся покупателю примерно в 188 тыс. USD или 11,5 млн. руб. с НДС . За такие деньги можно купить ещё один коттедж в Московской области, причём не так далеко от МКАД и со всеми коммуникациями.

Особенности демонтажа

Демонтаж производится за счёт покупателя. Особенность заключается в том, что поскольку данная микротурбина находится в котельной действующего коттеджа, то извлечь её оттуда можно будет только предварительно разобрав на отдельные узлы и детали. Особой проблемы в этом нет, так как микротурбина С65 сконструирована по модульному принципу наподобие системного блока компьютера. У продавца микротурбины есть договорённость со специалистами по Capstone, которые смогут за один день разобрать эту микротурбину, вынести узлы и детали из котельной, а затем вновь собрать готовое изделие. За дополнительную плату, конечно. В дальнейшем эти же специалисты могут помочь вам смонтировать эту С65 на вашем объекте и ввести её в эксплуатацию.

ВЫВОД:

С очень большой вероятностью можно ожидать, что при должном техобслуживании данная микротурбина Capstone C65 отработает до капитального ремонта ещё не менее 30 - 40 тысяч часов. А это от 3,5 до 4,5 лет непрерывной работы. Кроме того, совершенно понятно, что эта микротурбина в полной комплектации и в очень хорошем состоянии продаётся гораздо дешевле, чем аналогичная новая. Можно даже сказать, что это очень дёшево! Надо брать!

Для сравнения: примерная стоимость новой микротурбины Capstone C65 в полной комплектации

Оборудование Цена, USD Кол-во, шт. Всего, USD
Турбогенератор Capstone С65 ICHP, HPNG, DM (с теплоутилизатором)­, 65 кВт­ 147 500 1 147 500
Дожимной компрессор Gas Pack ASSY, DC W/OUTLET KIT­ 37 500­ 1 37 500­
Комплект входного соединения для дожимного компрессора (GasPack Inlet Kit 1"­) ­ 3 000 1 3 000
ИТОГО: 188 000



Предложение №3: Три двигателя Capstone C65 HEV, 2013 год, наработка 0 часов (с хранения)

Мощность 65 кВт, напряжение 0,4 кВ
по 1 500 000 рублей

Что выставлено на продажу

Продаются три микротурбины Capstone C65 HEV, изначально предназначавшиеся для использования в качестве источника электроэнергии в hybrid electric vehicles (HEV), то есть в гибридных электрических транспортных средствах.
Данная модель не является электростанцией в полном понимании этого слова. Фактически C65 HEV - это только сам капстоуновский газотурбинный двигатель с некоторыми дополнительными комплектующими.
Микротурбины Capstone C65 HEV применялись в нашей стране в ходе опытной программы по созданию так называемых "экобусов" - автобусов с гибридным тяговым приводом. В этих транспортных средствах газотурбинные двигатели работали на компримированном природном газе (метан в баллонах под давлением 200 атмосфер), а выработанная ими электроэнергия использовалась для питания обычных электродвигателей.
В 2010 году четыре таких "экобуса" в опытном режиме эксплуатировались в Краснодаре в качестве обычных рейсовых автобусов. Однако в силу экономических причин данная программа вскоре была свёрнута. Три оставшихся незадействованными двигателя C65HEV с тех пор пылятся на складе.
Модель микротурбины C65 HEV
Количество 3 штукb
Индекс 65Y-HB6-T000
Год выпуска 2013
Наработка без наработки (с хранения)
Комплектация для гибридного транспорта
Состояние оборудования Отличное
Основная прелесть двигателя C65 HEV заключается в том, что конструктивно он практически не отличается от обычного капстоуновского газового двигателя, поэтому может быть использован на запчасти для обычных микротурбин Capstone C65. Например, при проведении капремонта с помощью C65 HEV можно очень быстро полностью заменить старый двигатель стандартного образца.
Стоимость одного двигателя Capstone C65 HEV составляет 1 500 000 руб. с НДС. При покупке сразу трёх микротурбин возможна скидка.
Торг уместен.

Три микротурбины Capstone C65 HEV на месте хранения

Все три двигателя с момента поставки в Россию хранятся в закрытом складе.
Ссылка на скачивание фото в оригинальном качестве: https://yadi.sk/d/xT1OsNuNpBe2Lg

Что такое hybrid electric vehicles (HEV)

Гибридная схема на основе комплексной приводной системы Capstone предполагает работу транспортного средства от энергии аккумуляторных батарей (АКБ), которые могут заряжаться как от бортовой микротурбины, потребляющей углеводородное топливо, так и от электрической сети. В качестве топлива могут использоваться компримированный газ (метан), сжиженный газ (пропан-бутан) или , дизтопливо.
комплексной приводной системы Capstone
Возможный состав комплексной приводной системы Capstone для гибридных транспортных средств
При работе микротурбинного двигателя вырабатывается электроэнергия, которая через систему управления передаётся на электродвигатель, вращающий колёса через трансмиссию.
Кроме того, аккумуляторные батареи могут заряжаться от сети с помощью зарядного устройства. Таким образом, транспортное средство может двигаться значительную часть пути за счет электроэнергии, накопленной в АКБ при зарядке от сети. Как только уровень заряда АКБ снижается до определенного минимума, микротурбина начинает периодически подзаряжать АКБ. Это обеспечивает равномерный расход топлива для выработки энергии на зарядку АКБ и, как следствие, значительную его экономию.
Схема работы приводной системы Capstone
Схема работы приводной системы Capstone
Возможная компоновка  приводной системы Capstone
Возможная компоновка приводной системы Capstone
Ожидаемые преимущества гибридной системы:
  1. Очень низкий уровень вредных выбросов
  2. Возможность работы на альтернативном топливе
  3. Низкий уровень шума
  4. Отсутствие вибраций
  5. Небольшой вес
  6. Нетребовательность к обслуживанию
  7. Простой монтаж в электрический транспорт
  8. Высокий КПД
  9. Возможность экономии топлива за счет зарядки АКБ от сети

Capstone C30 HEV and C60 HEV.r

Размер файла: 8.55 мб

Оригинальные документы Capstone

Скачать

Capstone Hybrid History.pdf

Размер файла: 597.99 кб

Примеры практической реализации

Скачать

Документы на C65 HEV.pdf

Размер файла: 942.52 кб

Паспорта и руководство на C65 HEV

Скачать

ВЫВОД:

Я не знаю, будет ли кто-то использовать эти двигатели C65 HEV в гибридном электрическом транспорте. Но вот в качестве источника запчастей для обычных микротурбин Capstone C65 - это очень хороший вариант. Особенно если пришло время делать капремонт. Надо брать!



Предложение №4: Теплоутилизатор для C65, 2007 год, наработка 0 часов (с хранения)

Тепловая мощность 100 кВт
1 000 000 рублей

Что выставлено на продажу

Продаётся микротурбина Capstone C30 LPNG, выпущенная в 2008 году и находящаяся на хранении. Данный экземпляр установлен в котельной коттеджа, но он так и не был окончательно смонтирован и введён в эксплуатацию, поскольку все проблемы с электроэнергией были решены за счёт подключения объекта к внешней сети.
Помимо самой С30 LPNG продаётся ещё и теплоутилизатор от С65, установленный "на крыше" корпуса этой микротурбины. Этот теплоутилизатор можно приобрести отдельно от С30.
«Родных» теплоутилизаторов для модели С30 компания Capstone не производит. Дело в том, что даже при работе на полную мощность (30 кВт) с выхлопных газов этой микротурбины тепла удастся снять не более 60 кВт. Но, на самом деле, большую часть времени микротурбины С30 работают с нагрузкой 5 – 15 кВт. В этом режиме утилизированного тепла будет вообще с гулькин нос. Поэтому экономия на тепле будет очень небольшая. Но на горячее водоснабжение и даже на отопление коттеджа этого тепла вполне хватит.
Необходимо учитывать, что модель С65 несколько длинее, чем С30. А теплоутилизатор для С65 сделан как раз в её габаритах. Поэтому при установке на микротурбину С30 "неродной" теплоутилизатор немного выступает за габариты корпуса спереди и сзади.

Запрашиваемая цена

Теплоутилизатор отдельно от С30 продаётся за 1 000 000 рублей. Причём продажа осуществляется от физического лица без НДС. Торг уместен. Оборудование продаётся без гарантий. Демонтаж и вывоз оборудования за счёт покупателя.
Новый теплоутилизатор для С65 сейчас стоит около 20 тыс. USD с НДС 20%.
Теплоутилизатор от С65 на микротурбине Capstone C30
Теплоутилизатор от С65 на микротурбине Capstone C30

Место хранения

Оборудование находится в Ногинском районе Московской области. При необходимости можно организовать посещение объекта и осмотр теплоутилизатора специалистами.
Модель C6X HRM
Количество 1 штука
Индекс (P/N) 515000-202
Год выпуска 2007
Наработка без наработки (с хранения)
Комплектация полная
Состояние оборудования Отличное

ВЫВОД:

Если вам нужен рабочий теплоутилизатор для микротурбины C65, то на российском вторичном рынке ничего дешевле сейчас вы всё равно не найдёте. Надо брать!



Технические характеристики микротурбины Capstone C65 HPNG DM

Микротурбина Capstone С65 - это вторая модификация газотурбинного электроагрегата, разработанная американцами в начале 2000-х годов специально для использования в малой энергетике. Вначале была выпущена менее мощная модификация C60 мощностью 60 кВт, но довольно скоро она была модернизирована, в результате чего номинальная электрическая мощность выросла до 65 кВт. После этого название модели поменяли на С65.
Номинальная электрическая мощность 65 кВт­
Род тока­ Переменный трехфазный
Диапазон рабочего напряжения 360÷480 В
Частота тока номинальная 50/60 Гц
Электрический КПД­ 26 - 30 %­
Выходной ток в установившемся режиме 100 А на фазу
Номинальная частота вращения 96 000 об./мин.­
Диапазон рабочих температур­ от -20 до +50­
Масса электроагрегата­ 1125 кг
Расход топлива (природный газ, 8000 ккал/куб.м) 22 - 23 куб.м/ч­
Требуемое давление газа­ 0,55 МПа ­

Технические материалы

Руководство C65.pdf

Размер файла: 4.22 мб

Руководство на русском

Скачать

Экология.pdf

Размер файла: 287.33 кб

Экология микротурбин

Скачать

Подключение.pdf

Размер файла: 637.65 кб

Подключение к сети

Скачать

Размещение.pdf

Размер файла: 689.51 кб

Место установки

Скачать

Примечание: все представленные здесь технические материалы для С60 абсолютно применимы и для С65.

Стоимость сервиса

В своё время, занимаясь продажей микротурбин Capstone в компании БПЦ Инжиниринг, я подготовил таблицу с расчётом затрат на эксплуатацию C65 с интегрированным теплоутилизатором и дожимным компрессором Gas Pack. В данный расчёт включены все расходы на запчасти, если регламентные работы проводить как положено, в полном объёме и вовремя (на самом деле так поступают далеко не все владельцы оборудования).
За скобками остались только расходы на выезд сервисных инженеров, поскольку в каждом конкретном случае это разные суммы, которые зависят от стоимости проезда до объекта и продолжительности командировки. Одно дело, если это ближнее Подмосковье, и специалист может добраться до оборудования за полчаса, и совсем другая ситуация, если надо лететь на Урал. Деньги получаются разные.
За восемь лет стоимости запчастей для Капстоунов принципиально не изменилось, поэтому вы смело можете ориентироваться на указанные суммы. Если же вы хотите узнать актуальную стоимость эксплуатации C65 с точностью "до копейки", то вам надо обратиться к официальным российским дистрибуторам Capstone. Или к "неофициалам", которыми являются бывшие сервисные специалисты компании БПЦ с многолетним опытом реального обслуживания данного оборудования.

Затраты на Capstone C65.pdf

Размер файла: 209.75 кб

Эксплуатационные затраты на C65

Скачать

Два основных преимущества

Однако надо правильно понимать: основная прелесть Капстоунов не в низких затратах на сервис, а в том, что плановое обслуживание микротурбин положено делать очень редко - не чаще, чем раз в год. И это очень серьёзное преимущество данного вида техники по сравнению с любыми газопоршневыми и дизельными электростанциями.
Второй однозначный "плюс" микротурбин - это возможность работы с минимальной нагрузкой, близкой к 0% от номинальной мощности. Это очень удобно для небольших объектов с серьёзными перепадами нагрузки в течение суток. В отличие от ГПУ одна С65 может работать и днём, когда нагрузка близка к номиналу, и ночью, когда все легли спать, и работают только холодильник и дежурное освещение. Меняется только расход топлива.

Ресурс микротурбины C65

Назначенный ресурс микротурбины Capstone C65 в соответствии с документами Capstone составляет 40 тысяч часов. Однако практика показала, что при должном техническом обслуживании это оборудование легко выхаживает до капремонта и 60 тысяч часов. Поэтому компания БПЦ в своих документах заявляла именно этот показатель.

Особенности комплектации микротурбин Capstone C65

Режим Dual mode

Практически все микротурбины Capstone C65 поставлялись в Россию в комплектации Dual Mode. Буквы DM в названии можели обозначают именно двойной режим и указывают, что данная модель оснащена аккумуляторами, которые позволяют ей работать как параллельно с внешней сетью, так и изолированно от неё. Выпускается ещё и модель C65 GC (Grid Connect), которая не комплектуется аккумуляторными батареями и работает только параллельно с внешней сетью.

Зачем нужны аккумуляторы

Микротурбины Capstone в комплектации "Dual mode" (двойной режим) могут работать как параллельно с внешней сетью, так и изолированно от неё. Во втором случае (так называемый "островной режим") аккумуляторы выполняют две функции:
  1. Электропитание микротурбины на старте (включая раскрутку ротора).
  2. Энергоснабжение потребителей при резких набросах нагрузки.
Дело в том, что ротор микротурбины не постоянно вращается со скоростью 96 тыс. об./мин. Частота его вращения переменная и зависит от электрической нагрузки.
Если нагрузка резко выросла при включение какого-нибудь нового потребителя, например, с 20 кВт до 45 кВт , то микротурбина не сможет одномоментно "проглотить" такой скачок, так как ротор не в состоянии мгновенно в два раза увеличить обороты. В этом случае дополнительная электроэнергия отбирается из батарей, с помощью встроенного инвертора постоянный ток преобразуется в переменный, а затем отдаётся в сеть на питание потребителей.
После того, как ротор набирает необходимое число оборотов, и генерируемая мощность увеличивается, осуществляется постепенная подзарядка батарей.
Данное инженерное решение выглядит очень красиво. Более того, оно реально работает, что подтверждает 15-летний опыт эксплуатации микротурбин Capstone в России. Однако в этой бочке мёда есть и ложка дёгтя.
Пример: С65 в комплектации "Dual mode" - с аккумуляторным блоком и контроллером ­
Пример: С65 в комплектации "Dual mode" - с аккумуляторным блоком и контроллером ­
На самом деле в этой бочке даже две довольно большие "ложки дёгтя":
  1. На подзарядку батарей требуется время. И если батареи не успели полностью зарядиться после предыдущего скачка нагрузки, то они не смогут обеспечить потребителей электроэнергией при новом скачке.
  2. Частые циклы разрядки - зарядки очень быстро "убивают" батареи. И если нормативный срок эксплуатации аккумуляторов на микротурбинах Capstone составляет 20 тыс. часов (то есть 2,5 года работы), то при частых набросах нагрузки он может снизиться до 1,5 лет. А покупка новых батарей - это едва ли не самая существенная часть затрат на техобслуживание микротурбинных установок. Один комплект оригинальных аккумуляторов стоит около 6 тыс. EUR (с НДС).

Что касается резких набросов нагрузки, то такое явление, как правило, встречается на промышленных объектах, где есть мощные потребители электроэнергии. Если Капстоуны используется для энергоснабжения небольших офисов, гостиниц или частных домов, то там нагрузка обычно меняется относительно плавно и аккумуляторы живут 2,5 - 3 года.

Предстоит обязательная замена батарей

Необходимо чётко понимать, что любая микротурбина, предлагаемая на вторичном рынке, простояла без работы несколько лет. Поэтому имеющиеся батареи однозначно нуждаются в замене. В аккумуляторный блок требуется установить 24 оригинальные батареи фирмы Дженезис стоимостью 241 EUR каждая. Итого 5784 EUR с НДС 20%.
Одно время в компании БПЦ Инжиниринг была практика использования вместо "родных" батарей китайских аналогов. Естественно, что "китайцы" стоят существенно дешевле. Однако и выходили из строя они намного быстрее. Поэтому сейчас все специалисты рекомендуют использовать только "оригинал".
Да, замена аккумуляторов во всех Капстоунах - это очень недешёвое удовольствие. Это один из самых затратных видов техобслуживания микротурбин, однако, и делать его надо довольно редко. В целом, за весь срок эксплуатации (60 тыс. часов до капремонта) сервис C65 обходится владельцу существенно дешевле, чем для аналогичной по мощности газопоршневой или дизельной установки.

Дожимной компрессор Gas Pack

Необходимость использования дожимников

Практически все современные газовые турбины (и "микро-", и "макро-") работают на газе высокого давления, то есть в их топливную систему требуется подавать газ с давлением не менее 3 ати. Причём чем выше номинальная мощность турбины, тем более высокое давление газа необходимо обеспечить. Поэтому почти всегда в комплектацию газотурбинных установок входят дожимные компрессоры. Исключение составляют только те случаи, когда в магистральном газопроводе, подведённом к ГТУ, давление газа уже соответствует требуемому.
Для Capstone C65 паспортное значение газа составляет 0,552 МПа. Если в газопроводе давление газа меньше, то вам никак не обойтись без дожимного компрессора ранцевого типа Gas Pack. Он навешивается на заднюю часть корпуса микротурбины, как ранец на спину школьника. Однако возможен и такой вариант, когда используется отдельно стоящий напольный дожимной компрессор, предназначенный для обеспечения работы сразу на несколько установок С65.

Неудобство парных дожимных компрессоров

Родной капстоуновский дожимник Gas Pack предназначен для работы сразу с двумя микротурбинами С65. То есть он «весит на спине» одной установки, однако обеспечивает газом не только "свой" электроагрегат, но ещё и соседний. При этом электропитание компрессора осуществляется именно от той микротурбины, на "спине" которой он смонтирован. Практика показала, что такое инженерное решение является далеко не самым оптимальным:
1. Снижение надёжности всей системы
В случае любой остановки той микротурбины C65, на которой "весит" дожимной компрессор, сразу прекращает работу и вторая турбина, так как в неё газ так же перестаёт поступать. Если при этом в составе электростанции всего две микротурбины, то в результате обесточивается весь объект. Таким образом, надёжность системы из двух С65 с одним парным компрессором существенно ниже, чем при использовании индивидуальных дожимных компрессоров.
2. Невозможность управлять количеством находящихся в работе турбин
Для включения и выключения микротурбин С65 в зависимости от электрической нагрузки используется система управления APS-145. Однако, если на одну из двух C65 установлен парный компрессор, то APS-145 не может произвольно отключать данную C65, так как это приведёт к остановке второй С65, не имеющей своего компрессора. В результате, дожимные компрессоры Gas Pack, подключенные сразу к двум микротурбинам Capstone C65, делают невозможным применение системы управления APS-145. В этой ситуации все микротурбины, входящие в состав энергоцентра, должны работать постоянно, вне зависимости от реальной электрической нагрузки. То есть при снижении нагрузки "лишние" микротурбины не отключаются, что ведёт к перерасходу топлива и моторесурса.
ВЫВОД:
Нет никакого сомнения в том, что индивидуальное применение дожимного компрессора Gas Pack для каждой микротурбины Capstone C65 является более грамотным решением с точки зрения удобства эксплуатации и надёжности работы. Но комплектация каждой С65 индивидуальным дожимником (37,5 тыс. USD) существенно увеличивает затраты на реализацию проекта электростанции.
Необходимо так же учитывать, что Gas Pack потребляет часть электроэнергии, вырабатываемой "своей" микротурбиной (до 3 кВт на каждый дожимной компрессор). В результате Capstone C65 с дожимником будет выдавать мощность не более 62 кВт, а не номинальные 65 кВт. Таким образом, с учётом температурных ограничений на одну такую микротурбину надо закладывать максимальную нагрузку не более 55 кВт, а в жарких регионах - не более 50 кВт.
Ранцевый дожимной компрессор, предназначенный для подключения двух микротурбин­
Ранцевый дожимной компрессор, предназначенный для подключения двух микротурбин­
Подключение одного дожимного компрессора сразу к двум микротурбинам Capstone C65 ­
Подключение одного дожимного компрессора сразу к двум микротурбинам Capstone C65 ­

Схема Capstone Gas Pack.pdf

Размер файла: 122.17 кб

Дожимной компрессор

Скачать

С65 GASPACK ввод газа.pdf

Размер файла: 353.23 кб

Ввод газа в дожимник

Скачать

Gas Pack User Manual.pdf

Размер файла: 503.92 кб

Руководство по Gas Pack

Скачать

Чертёж C65 + GASPACK.pdf

Размер файла: 1.28 мб

Чертёж C65 и Gas Pack

Скачать

C65 GASPACK сервисные зоны.pdf

Размер файла: 184.25 кб

Сервисные зоны С65 с ранцевым дожимником

Скачать

Теплоутилизатор

Микротурбины Capstone C65 могут оснащаться когенерационным модулем (теплообменником "газ / вода"), предназначенным для утилизации тепла выхлопных газов и получения горячей воды.
Тепловая мощность теплоутилизатора составляет около 100 кВт. Однако она достигается только в том случае, когда микротурбина работает на полную электрическую мощность 65 кВт и поток выхлопных газов максимальный. Если нагрузка упала до 5 кВт (например, ночью), то выхлопных газов будет очень мало, в результате чего и тепла вы получите с гулькин нос.
Оригинальный капстоуновский теплоутилизатор для микротурбин C60 и C65 ­
Оригинальный капстоуновский теплоутилизатор для микротурбин C60 и C65 ­
РЕКОМЕНДАЦИЯ:
Если вы хотите надёжно обеспечить свой объект теплом, то помимо теплоутилизатора на С65 вам обязательно потребуется ещё и пиковый водогрейный котёл, который будет догревать теплоноситель при недостаточном объёме выхлопных газов из-за низкой электрической нагрузки.

C60IntegCHP-DataSheet.pdf

Размер файла: 185.48 кб

С60 с теплоутилизатором

Скачать

Capstone C60-CHP integrated.pd

Размер файла: 154.42 кб

Теплоутилизатор для С60

Скачать

Описание C60-iCHP.pdf

Размер файла: 333.12 кб

Описание С60 ICHP

Скачать

Чертёж Capstone C65 ICHP.pdf

Размер файла: 1.02 мб

Габариты C65 ICHP

Скачать

"Мелочёвка" для микротурбин С65

Соединительный кабель

При эксплуатации двух и более микротурбин Capstone C65 их необходимо последовательно соединить между собой специальным кабелем, который используется для управления совместной работой электроагрегатов. Поскольку все С65 надо соединять не замыкая систему вкруговую, то например, для трёх микротурбин достаточно двух отрезков кабеля. Родной капстоуновский кабель приобретать не обязательно, можно купить аналог. Цена будет гораздо дешевле.

Модуль сопряжения с газопроводом

Если к энергоцентру подведён газ с давлением 0,55 МПа и более, то дожимные компрессоры не используются, а перед входом в каждую микротурбину С65 устанавливается модуль сопряжения с газопроводом высокого давления (смонтированные в объёмной раме газовый фильтр и регулятор давления).
Если давление газа менее 0,55 МПа и микротурбины оснащены дожимными компрессорами Gas Pack, то перед каждым дожимником устанавливается модуль сопряжения с газопроводом низкого давления, который представляет собой только обычный газовый фильтр в объёмной раме. Регулирование давления газа в этом случае осуществляется с помощью регуляторов, установленных уже после дожимного компрессора непосредственно перед входом в микротурбину.
Модуль сопряжения с газопроводом высокого давления
Модуль сопряжения с газопроводом высокого давления

Конвертер протоколов

Как правило, в большинстве проектов предусматривается удалённое управление микротурбинами с помощью компьютера. Для подключения к компьютерной сети в комплектацию каждой микротурбины включён конвертер протоколов. Хотя совсем не обязательно использовать «родной капстоуновский» конвертер. Аналог можно купить гораздо дешевле. Ведь всё равно сам Капстоун эти конвертеры не делает, а покупает и перепродаёт втридорога чужую продукцию.

Обратные клапаны

В идеале для каждой микротурбины Capstone С65 должен быть предусмотрен отдельный выхлопной тракт и своя дымовая труба. В этом случае обратные клапаны в комплектацию не входят.
Каждая из трёх C65 имеет индивидуальную дымовую трубу ­
Каждая из трёх C65 имеет индивидуальную дымовую трубу ­
Дымовые трубы от микротурбин С65 на крыше здания ­
Дымовые трубы от микротурбин С65 на крыше здания ­

Система управления APS-145

Система APS-145 предназначена для управления работой кластера из двух и более микротурбин Capstone C65. Например, эта система обеспечивает автоматическое включение и выключение электроагрегатов при росте и снижении электрической нагрузки, что позволяет существенно экономить моторесурс и снижает стоимость сервиса С65. Но при этом сама APS-145 стоит приличных денег. В любом случае, использование APS-145 для управления работой микротурбин – это очень грамотное решение.

Реальные преимущества микротурбин Capstone C65

1. Относительно простой сервис

Микротурбины С65 довольно просты и дёшевы в техническом обслуживании, особенно в варианте для газа высокого давления (без дожимного компрессора). Первые регламентные работы проводятся через 8000 моточасов и заключаются в замене фильтров и свечей. Назначенный ресурс до капитального ремонта составляет 40 тыс. часов, фактический - до 60 тыс. часов. Можно уверенно сказать, что в отношении сервиса микротурбины Capstone являются самым простым оборудованием среди всех видов электростанций, работающих на природном газе.

2. Широкий рабочий диапазон нагрузки

Капстоуны реально держат нагрузку от 100 до 0 % от номинальной мощности. Например, если происходит снижение нагрузки в ночное время, то "лишние" электроагрегаты автоматически отключатся, а одна оставшаяся микротурбина С65 сможет работать с нагрузкой в 3 - 5 кВт.

3. Большие допуски по составу газа

Вся техника Capstone менее чувствительна к составу газа, чем газопоршневые установки. Доказано, что микротурбины С65 могут работать при содержании серы в газе до 2%. Кроме того, топливная система микротурбин без проблем работает при довольно высоком содержании в газе высших углеводородов (пропанов, бутанов и прочих изопентанов). То есть С65 могут работать как на СУГе (пропан-бутан), так и на попутном газе. Главное, чтобы при этом газ был нужного давления, или микротурбины были оснащены дожимником, работающим на газе соответствующего состава.

4. Меньшая шумность

Микротурбины С65 работают заметно тише, чем аналогичные по мощности поршневые установки. Основной шум создаётся в зоне забора воздуха. От этого шума очень легко избавиться с помощью шумозащитных экранов.

5. Экологичность

Все Капстоуны имеют довольно хорошие показатели по экологии. Выбросы СО и NOx у микротурбин в разы меньше, чем у газопоршневых электроагрегатов.

6. Отсутствие вибрации

При работе микротурбин не возникает вибрации. Поэтому Капстоуны без проблем можно размещать на крышах зданий. Главное, чтобы несущие конструкции могли выдержать вес оборудования.

Сравнение микротурбины Capstone C65 и газопоршневых установок

Учёт минимальных нагрузок

При выборе электроагрегатов для энергоснабжения конкретного объекта необходимо учитывать не только требуемый максимум нагрузки, но и возможность работы на минимальных нагрузках. В частности надо помнить, что газопоршневые установки нежелательно загружать менее чем на 30 – 40% от номинала.
Поэтому, если в какой-то период времени нагрузка на вашем объекте снизится до 10 кВт и менее, то микротурбина С65 всё равно продолжит работать. Конечно, электрический КПД при этом будет совсем небольшим, увеличится удельный расход топлива и вырастет себестоимость вырабатываемой электроэнергии. Но никаких технических проблем при работе микротурбины с такой низкой нагрузкой ожидать не стоит.
Если же для энергоснабжения объекта использовать ГПУ мощностью 50 - 60 кВт, то совершенно не факт, что такой электроагрегат сможет нормально работать с нагрузкой менее 15 кВт. А газопоршневые установки с единичной мощностью 100 кВт и более с нагрузкой в 10 - 15 % от номинала работать не смогут совершенно точно.
Поэтому, с инженерной точки зрения для целей энергоснабжения объекта с неровным графиком электрической нагрузки и максимальной мощностью до 150 - 200 кВт лучше вообще не заморачиваться с ГПУ, а использовать хорошо зарекомендовавшие себя микротурбины Capstone C65. Но с финансовой точки зрения ситуация будет обратной: затраты на покупку новых Капстоунов, скорее всего будут заметно выше, чем на ГПУ. Поэтому покупка б/у микротурбин - самый идеальный вариант, как с инженерной, так и с финансовой точек зрения.

Микротурбины проще обслуживать

В отношении сервиса с микротурбинами гораздо меньше хлопот, чем с любыми газопоршневыми машинами. Специалистов необходимо приглашать всего один раз в год. Но иногда владельцы микротурбин не делают и этого.

ПРИМЕР:

Мне достоверно известен случай, когда после ввода микротурбин С65 в эксплуатацию руководство предприятия в течение нескольких лет вообще не выделяло денег на их техническое обслуживание и ремонт. Поэтому сервисные инженеры ни разу не проводили на этих агрегатах никаких работ, связанных с заменой быстроизнашивающихся частей и ремонтных деталей. Местный персонал только периодически пылесосил воздушные фильтры, которые согласно регламенту положено менять раз в год. Ничего другого с этими микротурбинами больше никто не делал, так как для замены свечей или аккумуляторных батарей требуются деньги. Но всё равно эти Капстоуны продолжали работать.

Обслуживать ГПУ надо чаще, чем микротурбины

Любые ГПУ приходится обслуживать и ремонтировать гораздо чаще, чем микротурбины. Например, газоопоршневые электростанции MAN являются лучшими в классе ГПУ с единичной мощностью до 530 кВт.  Всё техобслуживание газовых двигателей MAN сводится только к замене моторного масла, масляных фильтров и свечей зажигания через каждые 600 - 1800 ч эксплуатации. Плановый ремонт на этих машинах необходимо проводить гораздо реже, чем на более мощных ГПУ других производителей:
  • 15 тыс. моточасов - замена турбокомпрессора;
  • 25 - 30 тыс. моточасов - средний ремонт;
  • 45 тыс. моточасов - опять замена турбокомпрессора;
  • 50 - 60 тыс. моточасов - капитальный ремонт.

Сервис С65 проще, чем даже у ГПУ MAN

Однако микротурбинные установки Capstone надо обслуживать и ремонтировать ещё реже чем ГПУ MAN, особенно если микротурбина без дожимного компрессора. Регламентные работы с заменой запчастей на Капстоунах проводятся один раз в год (на 8000 часов), а так же на 20 тыс. и 40 тыс. часов. Всё остальное время оборудование необходимо только периодически осматривать.
Кроме того, техобслуживание и ремонт установок Capstone C65 занимает гораздо меньше времени, чем любых газовых двигателей MAN. Например, ежегодное (на 8000 часов) обслуживание четырёх микротурбин с заменой всех необходимых запчастей два опытных сервисных инженера проведут всего за один день. А вот для одного двигателя MAN каждое полное ТО занимает не менее 4 - 6 часов. В результате суммарное время в течение одного года, необходимое для замены масла, фильтров и свечей на двигателе MAN - это несколько дней. Про капремонт и говорить нечего. Микротурбина Capstone C65 полностью капиталится за один-два дня, включая полную замену газотурбинного двигателя в сборе. Капитальный ремонт любого двигателя MAN на месте эксплуатации занимает никак не менее 3 - 5 дней.

ВЫВОД:

С микротурбинами не приходится так много возиться, как даже с самыми лучшими моделями ГПУ, поскольку техобслуживание и ремонт С65 проводятся редко и занимают мало времени. При этом нет никакой необходимости в доливе и замене моторного масла (только немного в дожимной компрессор).

Где взять правильных специалистов по Капстоунам

Кого можно привлечь к работе с б/у микротурбинами C65

Из компании БПЦ Инжиниринг в своё время уволились сервисные инженеры, имевшие большой практический опыт по пуско-наладке и техобслуживанию всех Капстоунов. Сейчас они продолжают заниматься сервисом микротурбин, но работают в независимой компании. Поэтому, если вам надо привести в порядок в запустить в работу бывшую в употреблении микротурбину Capstone C65, то вы можете:
  1. Обратиться за помощью к любому из четырёх российских официальных дистрибуторов компании Capstone.
  2. Выйти на независимых специалистов. Тогда вы получите ещё и грамотную техническую поддержку на этапе проектирования энергоцентра, монтажа и пуско-наладки.

Только тут есть три проблемы:
  1. Из четырёх официальных дистрибуторов реальный опыт работы с Капстоунами есть только у двух компаний из Перми и Якутска. А это очень не близко. В Питере и Нижнем Новгороде сервисных инженеров с реальным практическим опытом по микротурбинам Capstone нет вообще. То есть от "питерцев" и "нижегородцев" серьёзных технических консультаций по Капстоунам вы не получите никогда. Просто потому, что "от осинки не родятся апельсинки".
  2. "Оригинальными" специалистами по микротурбинам являются только те, которые ранее работали в московском офисе компании БПЦ Инжиниринг. Многие из них проходили обучение на заводе в США и имеют непрерывный опыт работы с Капстоунами более 10 лет. Однако таких людей в Москве осталось не более 5 - 6 человек.
  3. Технических специалистов по Капстоун, которые были искусственно "выращены" на тутаевском заводе БПЦ Инжиниринг в Ярославской области, в 2010 - 2012 года изначально брали работать на гораздо меньшие зарплаты, чем у их коллег из Москвы (в этом и заключался "хитрый план" руководства БПЦ). Поэтому на обучение на завод в США этих людей никто не отправлял, учиться они должны были сразу "на практике". Кроме того, в силу меньшего срока работы в БПЦ у "тутаевцев / ярославцев" по факту гораздо получился меньший практический опыт работы с Капстоунами, чем у московских инженеров. Поэтому и общий уровень "тутаевцев / ярославцев", как специалистов по микротурбинам Capstone, в целом заметно ниже, чем у "москвичей".

Реальные преимущества специалистов-практиков из Москвы

Лучше всего о специфических особенностях всех моделей Capstone известно именно московским сервисным инженерам, имеющим большой практический опыт ПНР и ремонта микротурбин на реальных объектах. Они очень хорошо понимают, каких ошибок при проектировании и строительстве микротурбинных электростанций следует избегать. Поэтому оптимальный для вас вариант – пригласить их к участию в работе ещё на этапе разработки концепции энергоцентра.
Таким образом, если вы не хотите иметь проблем во время эксплуатации микротурбин, то вам необходимо привлечь к реализации проекта специалистов, которые ещё во время работы в БПЦ-Инжиниринг своими руками запустили два десятка энергоцентров на Капстоунах. Работают они теперь не на "того дядю", а на себя любимых, поэтому цены у них вполне адекватные, а качество работы - выше всяких похвал. Сказывается более чем десятилетний опыт работы со всеми моделями микротурбин. Это очень компетентные люди, имеющие громадную практику. В их квалификации лично я уверен на 100%. Это лучшие в России эксперты по технике Capstone.
Самое интересное, что в ряде случаев этих инженеров для проведения пуско-наладки и ремонтных работ приглашают даже некоторые официальные дистрибуторы, не имеющие собственных грамотных специалистов по микротурбинам.
РЕКОМЕНДАЦИЯ:
За квалифицированной технической поддержкой по микротурбинам Capstone (как новым, так и б/у) есть смысл обращаться исключительно к бывшим сервисным инженерам из московского офиса компании БПЦ Инжиниринг. Если не считать пермяков и якутян, то только москвичи являются реальными носителями соответствующих компетенций, которые позволяют решать задачи по наладке, обслуживанию, ремонту и модернизации любых Капстоунов.
Если потребуется, вы можете выйти на этих специалистов через меня

Реальная необходимость технической поддержки

Дополнительные затраты на реализацию проекта

Вы должны чётко понимать, что ваши затраты на автономное энергоснабжение объекта одним только приобретением б/у или новой микротурбины не ограничатся. Для организации автономной электрогенерации на новом объекте вам потребуется сделать проект, подвести газ, приобрести вспомогательное оборудование, провести монтаж и пуско-наладку.
То есть купить новые или б/у микротурбины – это только полдела. Надо ещё спроектировать и построить энергоцентр таким образом, чтобы данное оборудование нормально работало. При этом нельзя забывать, что Capstone – весьма специфическая техника. Она относительно неприхотлива, но будет надёжно работать исключительно в том случае, если на этапе проектирования и монтажа всё было сделано грамотно.

С задачей справятся далеко не все

Будет большой ошибкой полагать, что для реализации проекта на газовых микротурбинах можно привлечь любую организацию, имеющую опыт работы с газопоршневыми установками, и что такая фирма сделает проект на Капстоунах как надо опираясь исключительно на официальную техническую документацию компании Capstone и БПЦ Инжиниринг. Если вы, как заказчик, поступите именно таким образом, то все косяки, которые потом вылезут, будут только вашей собственной заслугой.
Проблема не в том, что российские инженеры настолько плохие, что у них получаются исключительно «кривые» энергоцентры на микротурбинах. Напротив, в большинстве своём это грамотные люди. Но у них нет понимания специфики Капстоунов ввиду отсутствия практического опыта. И задача заказчика состоит в том, чтобы привлечь в помощь проектировщикам и строителям мини-ТЭЦ грамотных специалистов по Capstone, знающих все тонкости данного оборудования.
А таких тонкостей при работе с данным оборудованием очень много. Как правило, более-менее в этих вопросах начинают разбираться только те инжиниринговые компании, которые реализовали хотя бы три-четыре проекта на Капстоунах. Но подобных фирм на всю нашу страну раз-два и обчёлся. По пальцам одной руки можно пересчитать. Если же таких проектов было реализовано меньше трёх, то этого абсолютно недостаточно для того, чтобы та или иная инжиниринговая компания знала оборудование Capstone в совершенстве и умела самостоятельно с ним работать.

Необходимо грамотное техническое сопровождение проекта

Поэтому я призываю всех учиться на чужих ошибках и не надеяться только на квалификацию проектировщиков мини-ТЭЦ. Очень важно, чтобы строительство энергоцентров на газовых микротурбинах с самого начала сопровождали компетентные сервисные инженера, которые очень хорошо разбираются во всех особенностях Capstone.
Если такой профессионал участвует в реализации проекта энергоцентра с первого дня, то под его наблюдением с задачей успешно справится даже обычная инжиниринговая компания, специализирующаяся на стандартных котельных, и не имеющая вообще никакого опыта работы даже с ГПУ. Тем более что микротурбины изготавливаются только на напряжение 0,4 кВ, и нет необходимости проектировать высоковольтные распредустройства.

Дополнительные услуги

Не только бывшие в употреблении, но даже абсолютно новые микротурбины Capstone C65 желательно сразу доработать. Например, поставив на них дополнительную защиту от пыли, что позволяет продлить срок службы штатного воздушного фильтра. Или смонтировав на дверцу С65 шумозащитный экран, что резко снижает уровень шума внутри энергоцентра.
Компетентные сервисные инженеры вам потребуются и в последующем, поскольку только они в состоянии провести пуско-наладку Капстоунов, а затем будут осуществлять их техобслуживание и ремонт.

Почему специалисты нужны с самого начала

Обратите внимание, что эти люди понадобятся вам с самого начала, то есть на стадии обсуждения концепции будущей мини-ТЭЦ, подбора оборудования и его комплектации. В этом случае вы сразу получаете компетентную поддержку, которая в последующем избавит вас от ненужных затрат.
Три причины, почему специалистов надо привлекать к работе над проектом вашей мини-ТЭЦ с самого первого дня:
  1. Они наверняка уже сталкивались с особенностями реальной эксплуатации микротурбин на объектах, аналогичных вашему. Соответственно, вы сразу получите от них очень полезные рекомендации.
  2. Опираясь на собственный опыт, сервисные инженеры помогут вам подобрать оптимальную комплектацию микротурбин исходя из особенностей вашего конкретного объекта.
  3. Вы можете сразу получить информацию о том, каким образом стандартное оборудование Capstone необходимо доработать для эксплуатации именно на вашем объекте.

ВЫВОД:

Для успешной реализации проекта на газовых микротурбинах Capstone с самого начала необходимо привлечь компетентных технических специалистов с многолетним практическим опытом именно в этом оборудовании.

Подробные материалы по микротурбинам Capstone

Более полную информацию об оборудовании Capstone вы можете получить, ознакомившись со следующими материалами:


Новые материалы будут добавляться по мере готовности

Цены на другие б/у микротурбины Capstone и на ГПУ

С полным списком предлагаемых к продаже бывших в употреблении микротурбин и газопоршневых установок различных производителей вы можете ознакомиться здесь:

Вопросы по б/у оборудованию Capstone

Если у вас есть реальный интерес к бывшим в употреблении микротурбинам (не только конкретно к этой С65, но и к любым другим), то  направляйте мне соответствующий запрос с помощью формы прямой связи.
Второй вариант - обращайтесь ко мне по указанным ниже контактам.
© МетеоЭнергетик, 2020
Валерий Мартынов. Частный консультант по ГПУ, микротурбинам и мини-ТЭЦ.
Моб.: +7 (903) 747-77-71 E-mail: meteoenergetic@yandex.ru
