Микротурбина Capstone C30 без иллюзиЙ

Продажа б/у микротурбин Capstone C30

С ХРАНЕНИЯ И С НАРАБОТКОЙ

РЕАЛЬНЫЕ ПЛЮСЫ И МИНУСЫ КАПСТОУНОВ

ОСОБЕННОСТИ УСТРОЙСТВА И ОПЫТ ЭКСПЛУАТАЦИИ

Актуальные предложения б/у микротурбин Капстоун С30

По состоянию на 02 ноября 2020 г.

Все указанные ниже подержанные микротурбины находятся в России. Эти Капстоуны выставлены на продажу не мной, а их владельцами. Сделка купли-продажи заключается напрямую с соответствующей организацией или частным владельцем. Все цены на микротурбины назначил не я, а их продавцы. Торг уместен, но имеет смысл только после осмотра вами техники на месте её хранения.
Модель и год выпуска Мощность Описание Цена с НДС 20%
Capstone C30 LPNG
2007 г., около 10 тыс. ч
28 кВт
0,4 кВ
работала в коттедже
встроенный
дожимной компрессор,
состояние хорошее,
находится в Москве
1 800 000 руб.,
продажа без НДС
от физ.лица
Пять двигателей
для Capstone С30
2001 г., 0 ч
с консервации
30 кВт
0,4 кВ
только сам двигатель
со всей обвязкой,
без наработки (новый)
состояние отличное,
в наличии 5 штук,
находятся в России
по 1 650 000 руб.
Теплоутилизатор
для С65
2008 г., 0 ч
с хранения
тепло
100 кВт

подходит для С30
без наработки (новый)
находится в Подмосковье
1 200 000 руб.
продажа без НДС
от физ.лица


Примечания:

  1. Указанные цены включают НДС 20% (при продаже без НДС есть соответствующее предупреждение). Демонтаж, погрузка на транспортное средство и перевозка на новое место - за счёт покупателя.
  2. Все цены указаны для оборудования в состоянии "как есть". Гарантии на такое оборудование не предоставляются. После перехода права собственности все риски ложатся на покупателя.
  3. Формы и порядок оплаты могут обсуждаться.
  4. Для оборудования, находящегося в Европе, возможна оплата в EUR. В этом случае указанная цена уменьшается на НДС 20% и стоимость доставки в Россию.
  5. После покупки б/у микротурбины Capstone новый владелец может заказать её восстановительный ремонт, включая модернизацию и доукомплектование. Причём по ценам существенно более низким, чем у официальных российских дистрибуторов Capstone.

Более подробно об этих микротурбинах



На продажу: Микротурбина Capstone C30 LPNG, 2007 год, наработка около 10 тыс. часов

Мощность 28 кВт, напряжение 0,4 кВ
1 800 000 рублей
Продаётся микротурбина Capstone C30 LPNG, выпущенная в 2007 году и использовавшаяся очень недолго - около полутора лет. Данный экземпляр был приобретён для энергоснабжения коттеджа, но в дальнейшем все проблемы с электроэнергией там были решены за счёт подключения объекта к внешней сети. После этого С30 была выключена и не использовалась много лет. Сейчас хозяин коттеджа готов свою микротурбину продать.
Данная модель имеет встроенный дожимной компрессор и предназначена для работы на газе низкого давления (0,02 - 0,1 МПа).
Оборудование находится в Южном Бутово. Формально это, конечно, Москва, но уже за МКАД, и метро там нет. Поэтому когда потенциальный покупатель захочет осмотреть микротурбину, то добираться до места ему придётся на автомобиле.
Эта микротурбина полностью смонтирована, но не используется уже очень много лет
Эта микротурбина полностью смонтирована, но не используется уже очень много лет
Модель микротурбины Capstone C30 LPNG DM
Количество 1 штука
Индекс (P/N) 30R-FD4-B000
Год выпуска 2007
Наработка около 10 тыс. часов
Комплектация встроенный дожимной компрессор
Состояние оборудования Отличное
Крышка панели управления микротурбиной Capstone C30
Крышка панели управления микротурбиной Capstone C30
Панель управления живая
Панель управления живая
Ввод газа
Ввод газа
Ввод кабелей
Ввод кабелей

Запрашиваемая цена

Начальная цена Capstone C30 LPNG составляет 1 800 000 рублей.
Продажа осуществляется от физического лица без НДС.
Торг уместен. Оборудование продаётся без гарантий. Демонтаж, погрузка и вывоз оборудования за счёт покупателя.

Для сравнения: цены на аналогичное новое оборудование

Новая микротурбина Capstone C30 LPNG стоит около 87 тыс. USD с НДС 20% (это цена без теплоутилизатора).

ВЫВОД:

Нет никаких сомнений, что это достойное предложение: микротурбина в хорошем состоянии и продаётся очень дёшево (менее 23 тыс. долларов по курсу на 1 ноября 2020 г.). Надо брать!


На продажу: Теплоутилизатор от С65, 2007 год, без наработки

Тепловая мощность 100 кВт
1 200 000 рублей

Что выставлено на продажу

Продаётся теплоутилизатор от С65, который ранее был установлен на микротурбина Capstone C30 LPNG, смонтированной в котельной коттеджа. Эта микротурбина так и не была введена в эксплуатацию, поскольку все проблемы с электроэнергией там были решены за счёт подключения объекта к внешней сети. В результате ни сама микротурбина, ни этот теплоутилизатор никогда не работали.
В июне 2020 г. микротурбина была продана без теплоутилизатора, который остался у старого хозяина и сейчас продаётся, причём существенно дешевле, чем такой же новый.
Оборудование находится в Ногинском районе Московской области. При необходимости можно организовать посещение объекта и осмотр теплоутилизатора специалистами.
Микротурбина С30 с теплоутилизатором от С65
Микротурбина С30 с теплоутилизатором от С65

Запрашиваемая цена

Теплоутилизатор продаётся за 1 200 000 рублей.
Продажа осуществляется от физического лица без НДС.
Торг уместен. Оборудование продаётся без гарантий. Погрузка и вывоз оборудования за счёт покупателя.

Для сравнения: цены на аналогичное новое оборудование

Новый теплоутилизатор для С65 стоит около 20 тыс. USD с НДС 20%.

На продажу: Пять двигателей для микротурбин Capstone C30, 2001 год, с консервации

Мощность 30 кВт, напряжение 0,4 кВ
по 1 650 000 рублей
Продаются пять двигателей для микротурбин Capstone C30, выпущенные в 2001 году и находившиеся на консервации. Оборудование было доставлено в Россию 2017 г. и с тех пор хранится в отапливаемом складе.
В 2016 г. перед отправкой в нашу страну все двигатели прошли тестирование на заводе Capstone, которое показало, что они находятся в отличном состоянии. Этот факт подтвердила и повторная проверка, проведённая уже бывшими сотрудниками компании БПЦ Инжиниринг. В наличии имеются протоколы тестирования двигателей до отправки в РФ, декларации и протоколы проверки в России.
В комплект поставки входит сам двигатель в сборе со всей внешней обвязкой (инжектор, клапана, датчики, трубопроводы и т.д.). Это позволяет очень быстро заменить на микротурбине C30 двигатель, вышедший из строя.
Стоимость одного двигателя Capstone C30 составляет 1 650 000 руб. с НДС 20%. Торг уместен. Оборудование продаётся без гарантий.
Текущую стоимость аналогичных новых изделий, продающихся с гарантией, вы можете выяснить у одного из четырёх официальных российских дистрибуторов Capstone.

Инструкция по замене двигателя

Размер файла: 1.38 мб

Описание процесса замены двигателя на Capstone C30

Скачать

Что выставлено на продажу
Модель двигателя Capstone C30
Количество 5 штук
Индекс (P/N) 519494-100
Год выпуска 2001
Наработка без наработки (с хранения)
Комплектация инжектор, клапана, датчики, трубопроводы
Состояние оборудования Отличное

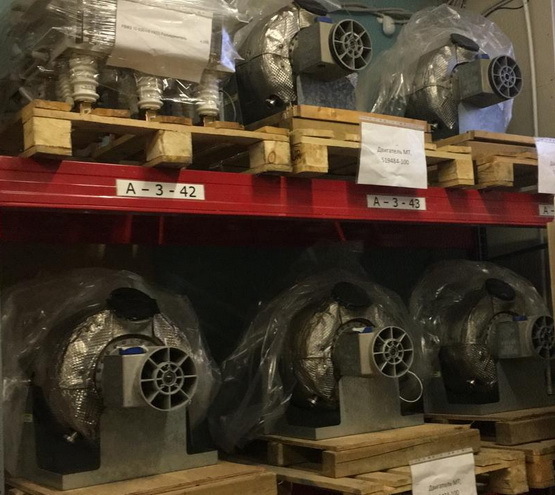

Двигатели для микротурбин Capstone С30 на складе в России
Двигатели для микротурбин Capstone С30 на складе в России
Бирки с номерами двигателей и информацией об их тестировании на заводе Capstone в 2016 году

От чего зависит стоимость б/у микротурбин Capstone C30

Факторы, определяющие цены на бывшие в употреблении Капстоуны

На российском вторичном рынке, как правило, предлагаются микротурбины, выпущенные в 2006 - 2013 годах. На этот период пришёлся пик продаж данного оборудования в нашей стране, обусловленный двумя факторами:
  • относительно неплохой общей экономической ситуацией (за исключением периода 2008-2010 годов);
  • невысоким курсом доллара, что обеспечивало более-менее приемлемую цену на модели С30 и С65.
В результате двукратного скачка курса доллара и евро в 2014 году продажи Капстоунов всех моделей в России резко упали (это оборудование в рублях стало слишком дорогим), а затем практически сошли на нет после фактического банкротства компании БПЦ Инжиниринг в 2017 году. Поэтому Капстоунов моделей С30 и С65, выпущенных после 2013 года, на российском вторичном рынке нет вообще.
Сейчас, в 2020-е годы, стоимость б/у микротурбин определяется их реальным техническим состоянием, которое зависит, прежде всего, от условий хранения и наработки:

Без наработки

Если оборудование вообще не эксплуатировалось (имеет нулевую наработку) и хранилось в хороших условиях, то за него можно смело просить до 40% от стоимости аналогичной новой машины. Можно, конечно, выставить и гораздо большую цену, например 50% от новой микротурбины. Но в этом случае очень велик риск, что ваш экземпляр Capstone C30 будет искать своего покупателя ещё лет десять. И всё это время её реальная стоимость будет только снижаться.

С небольшой наработкой

Если микротурбина имеет относительно небольшую наработку (до 20 тыс. часов), но хранилась в закрытом помещении, находится в работоспособном состоянии, не имеет повреждений и не требует серьёзного ремонта, то её стоимость составляет около 25% от цены новой.

Со значительной наработкой и/или с повреждениями

Если у микротурбины серьёзная наработка (более 30 - 40 тыс. часов), или же присутствуют явные повреждения, вызванные неправильными эксплуатаций и хранением, то такой экземпляр нуждается в серьёзном ремонте. А при текущем курсе доллара это мероприятие будет очень недешёвым, так как потребуются дорогие импортные запчасти. Может оказаться, что такую микротурбину вообще нет смысла восстанавливать. Поэтому если и выставлять её на продажу, то не дороже, чем за 5 - 10% от стоимости новой. Причём если такой Капстоун и купят, то только на запчасти.
О стоимости новых микротурбин С30 вы можете узнать здесь:

ПРИМЕР №1: Capstone C30 LPNG (2007 год) практически в идеальном состоянии

Довольно часто на продажу выставляются микротурбины С30, которые в 2006 - 2012 годах приобретались для установки в коттеджах (как правило, в Подмосковье). Причиной покупки было отсутствие на площадке электроэнергии в необходимом заказчику объёме.
Однако в силу ряда причин не все из этих электроагрегатов были окончательно смонтированы и введены в эксплуатацию, поскольку все проблемы с электроэнергией, в конце концов, были решены за счёт подключения объекта к внешней сети. Поэтому встречаются случаи, когда некоторые микротурбины так и простояли почти 10 лет в заводской упаковке.
Например, данный экземпляр Capstone C30, выпущенный в 2007 году, все эти годы хранился в гараже в оригинальной картонной коробке. Его даже не пытались начать монтировать. Поэтому сохранились все заводские заглушки.
Эта микротурбина находится в идеальном состоянии, что и подтвердили опытные технические специалисты после осмотра и тестирования.

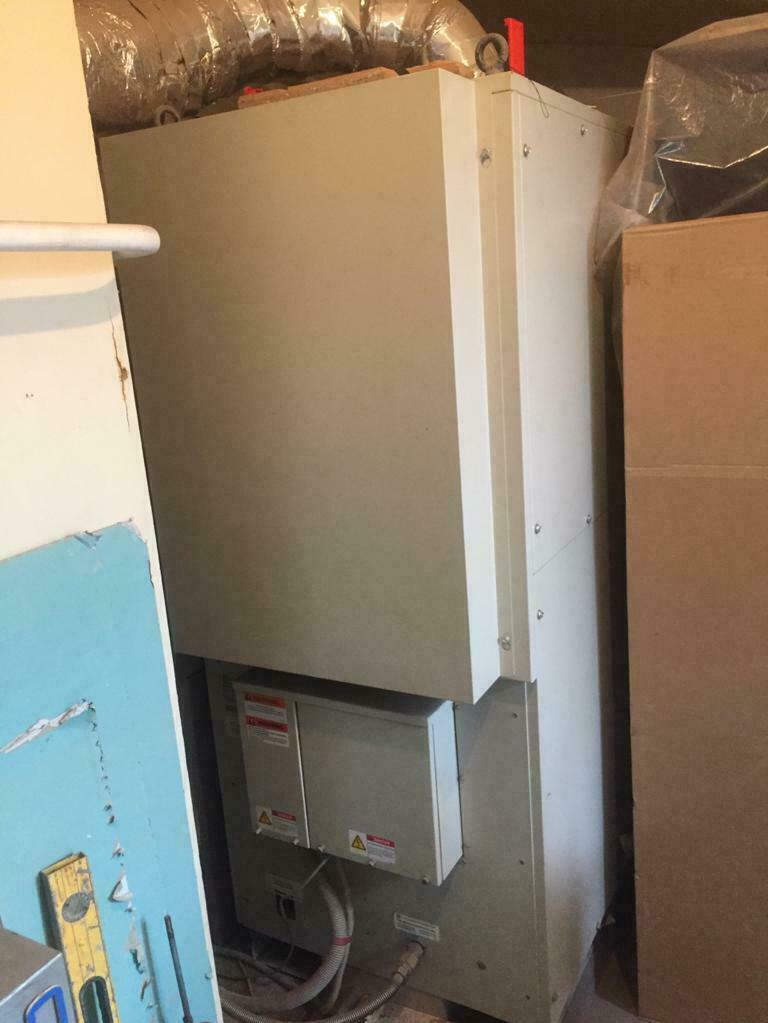

Эта микротурбина хранилась в гараже более 10 лет
Эта микротурбина хранилась в гараже более 10 лет
Сохранились все заводские заглушки
Сохранились все заводские заглушки

ПРИМЕР №2: Capstone C30 LPNG (2008 год) в отличном состоянии

В 2019-2020 гг. на продажу выставлялась микротурбина C30 LPNG со встроенным дожимным компрессором, предназначенная для работы на газе низкого давления (0,02 - 0,1 МПа). Изначально она была приобретена для энергоснабжения частного коттеджа под Ногинском (Московская область). Дополнительно был куплен теплоутилизатор от модели С65. Микротурбина должна была работать совместно с обычным водогрейным котлом, поэтому её смонтировали в котельной коттеджа. Однако вскоре проблема с электроэнергией отпала сама собой, поэтому монтаж так и не был завершён, в результате чего данный экземпляр С30 не эксплуатировался вообще (нулевая наработка).
С 2009 по 2020 год микротурбина простояла в отапливаемом помещении котельной. Когда её перед продажей осматривали опытные технические специалисты, то они подтвердили полную работоспособность этого электроагрегата: даже после столь долгого хранения он находился в отличном состоянии.
В начале июня 2020 года данная микротурбина была продана новому владельцу, который установил её в свой коттедж взамен старой С30, работавшей там с 2010 года. Что особенно интересно - старая микротурбина тоже была б/у (приобреталась напрямую из США) и вводилась в эксплуатацию местными инженерами без участия сотрудников компании БПЦ Инжиниринг.
Новый "ногинский" экземпляр С30 был смонтирован и введён в эксплуатацию в кратчайшие сроки. Работает хорошо, никаких нареканий нет. В результате довольны все: и старый владелец, который избавился от ненужного ему "железа, и новый хозяин, который обновил оборудование за очень небольшие деньги. На ближайшие 10 - 15 лет его коттедж полностью обеспечен собственной электроэнергией.

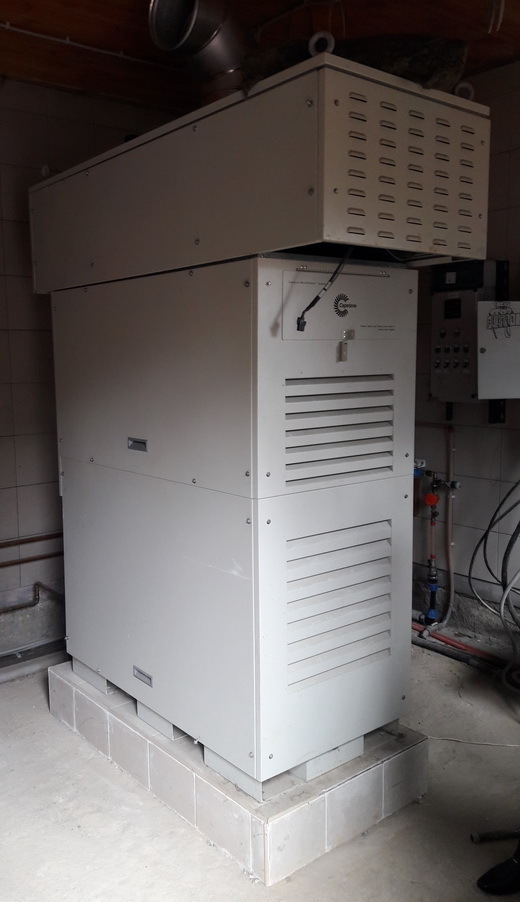

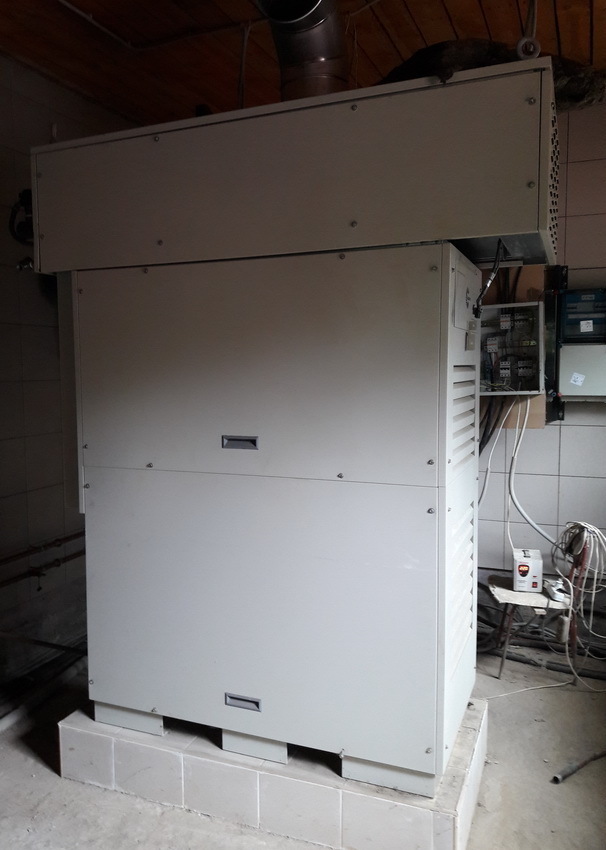

Микротурбина Capstone C30 с теплоутилизатором от С65 в котельной коттеджа
Микротурбина Capstone C30 с теплоутилизатором от С65 в котельной коттеджа
Модель микротурбины Capstone C30 LPNG DM
Количество 1 штука
Индекс (P/N) 30R-FD4-B000
Год выпуска 2008
Наработка без наработки (с хранения)
Комплектация встроенный дожимной компрессор
Состояние оборудования Отличное

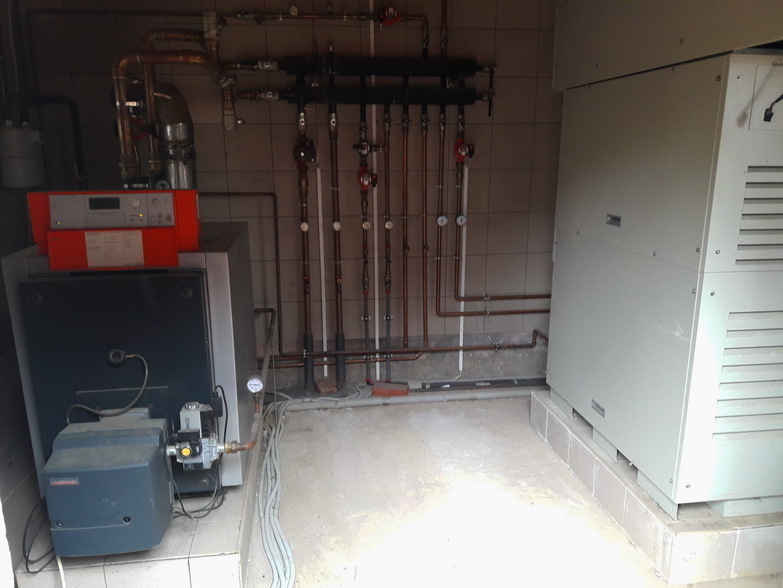

Фото микротурбины C30 LPNG, установленной в котельной коттеджа под Ногинском

ПРИМЕР №3: Capstone C30 (2003 год) в неработоспособном состоянии

Предупреждение:

Данный конкретный экземпляр микротурбины не продаётся и не имеет никакого отношения к образцам, реально выставленным на продажу. Эти фотографии должны помочь вам представить, как выглядит б/у Capstone C30, хранившийся ненадлежащим образом.

Фактическое состояние оборудования - плохое

Микротурбина Capstone C30 HPNG , год выпуска 2003, происхождение неизвестно. Утверждалось, что микротурбина складского хранения, никогда не эксплуатировалась и не имеет наработки.
На имеющихся фотографиях электроагрегат представлен со снятым кожухом. Это позволяет увидеть, что часть деталей и узлов микротурбины имеет следы коррозии. Однако нельзя сказать, что всё проржавело насквозь. По всей видимости, оборудование некоторое время всё же находился под открытым небом, и внутрь могла попасть вода. Хотя, я не исключаю, что коррозия явилась следствием образования конденсата при перепадах температур, если электроагрегат долгое время хранился в неотапливаемом помещении.
Сам кожух не повреждён.

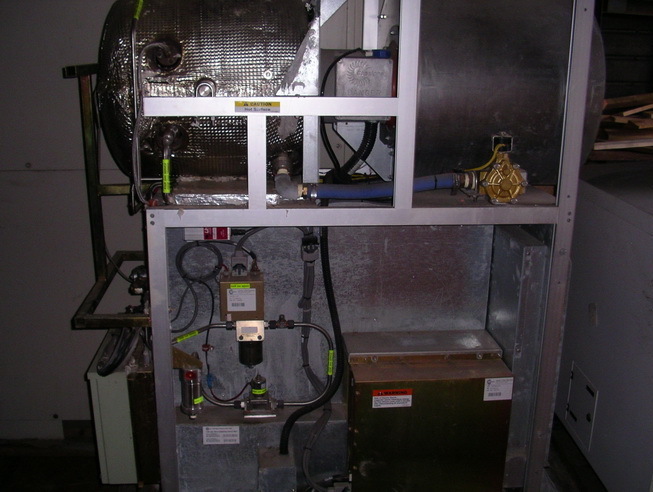

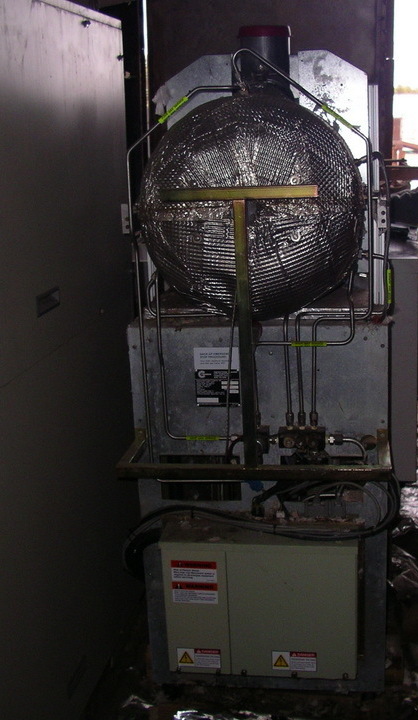

Конструкция микротурбины C30 позволяет легко снимать с неё кожух­
Конструкция микротурбины C30 позволяет легко снимать с неё кожух­

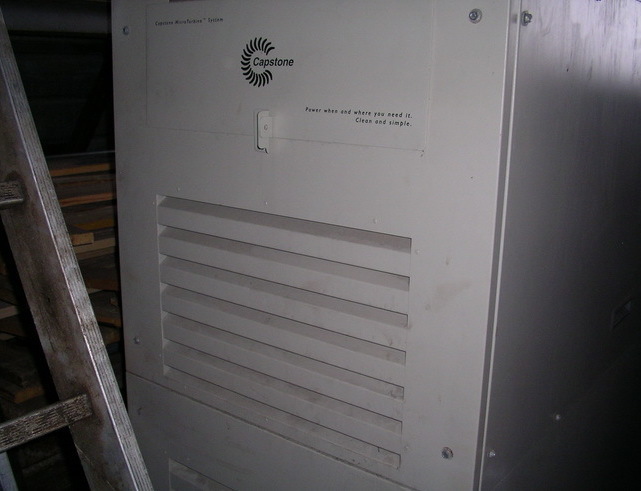

Следов механических повреждений на кожухе нет ­
Следов механических повреждений на кожухе нет ­
На деталях электроагрегата хорошо заметны следы окисления металла и коррозии
На деталях электроагрегата хорошо заметны следы окисления металла и коррозии
Очевидно, что под кожух микротурбины попадала вода ­или там образовывался конденсат­
Очевидно, что под кожух микротурбины попадала вода ­или там образовывался конденсат­

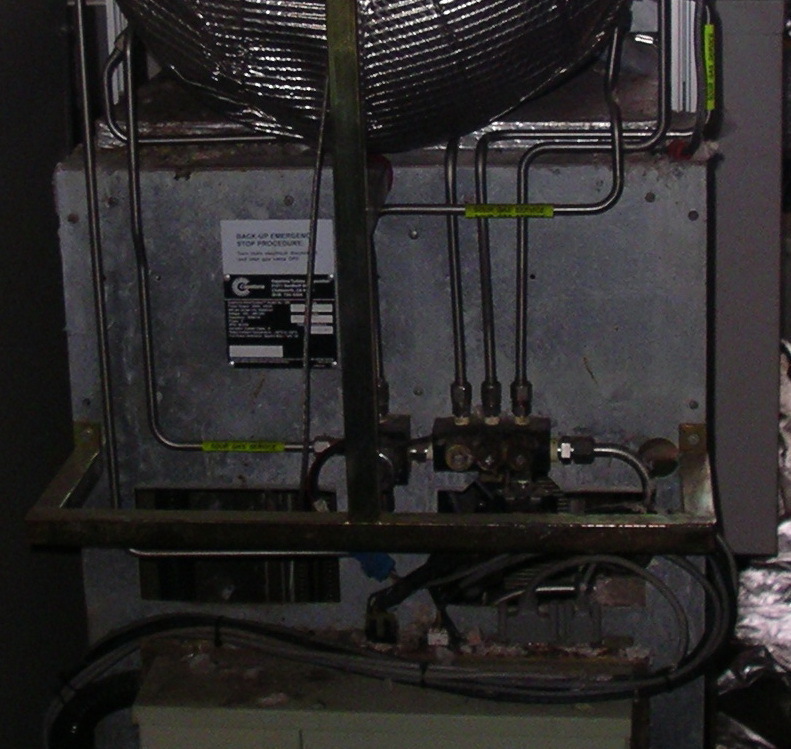

Хорошо видна ржавчина на некоторых деталях микротурбины ­
Хорошо видна ржавчина на некоторых деталях микротурбины ­
Нижняя задняя часть электроагрегата c прикрученной панелью. Повреждений нет.­
Нижняя задняя часть электроагрегата c прикрученной панелью. Повреждений нет.­
Судя по тому, что на данной микротурбине Capstone C30 сохранились все заводские заглушки, она не то что не эксплуатировалась, но её даже не пытались смонтировать и подключить к газовым сетям.

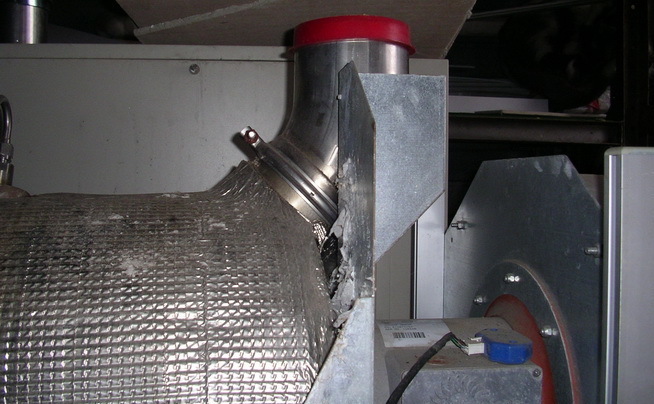

Установленная на заводе заглушка красного цвета на выхлопной трубе не тронута
Установленная на заводе заглушка красного цвета на выхлопной трубе не тронута
Белая пластиковая заглушка на штуцере для ввода газа стоит на своём месте ­
Белая пластиковая заглушка на штуцере для ввода газа стоит на своём месте ­
Отсутствует воздушный фильтр синего цвета. Хотя, возможно, его просто временно сняли
Отсутствует воздушный фильтр синего цвета. Хотя, возможно, его просто временно сняли

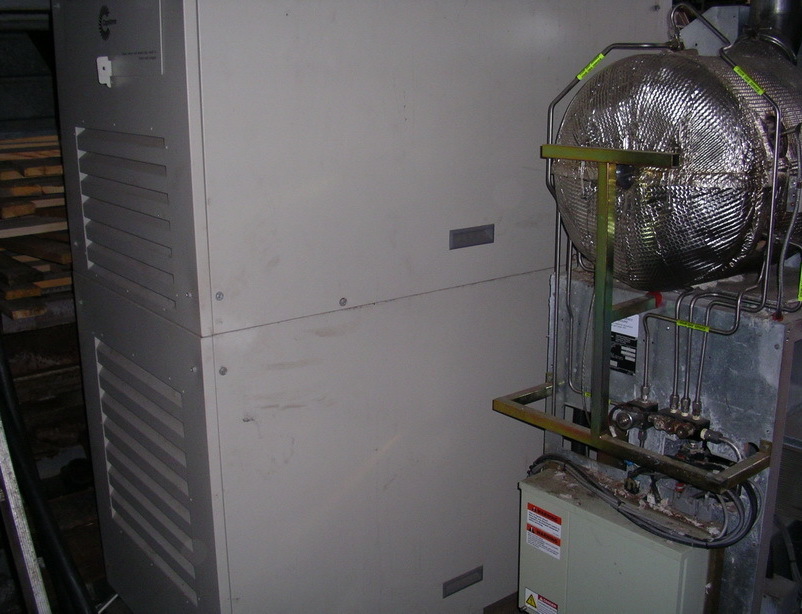

Эта микротурбина Capstone C30 выглядит полностью комплектной (но нет фильтра) ­
Эта микротурбина Capstone C30 выглядит полностью комплектной (но нет фильтра) ­

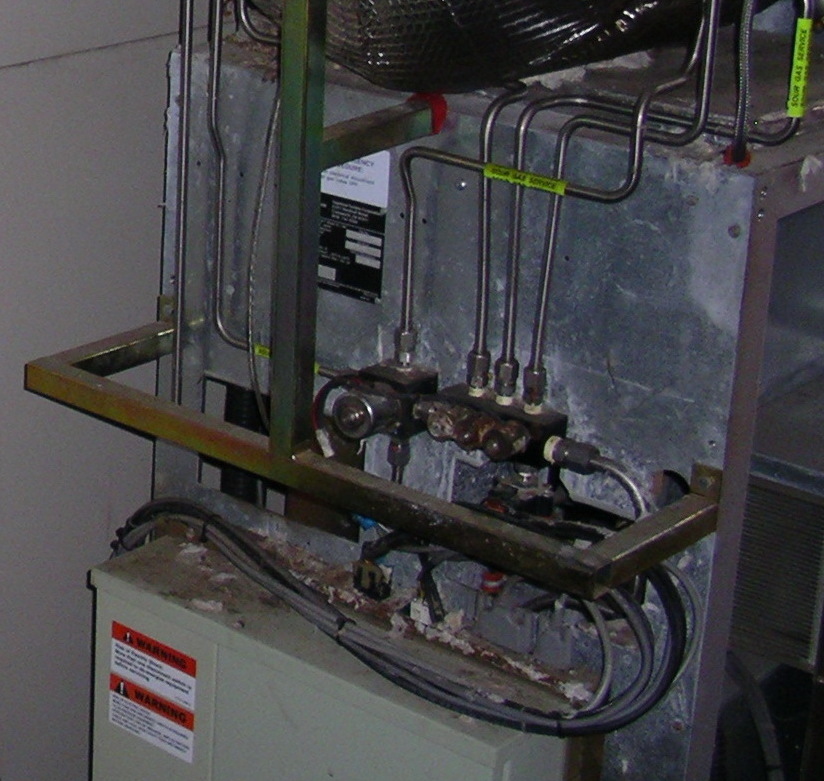

Дозирующий ­газовый клапан SPV (устаревший). Сейчас используется Woodward­
Дозирующий ­газовый клапан SPV (устаревший). Сейчас используется Woodward­

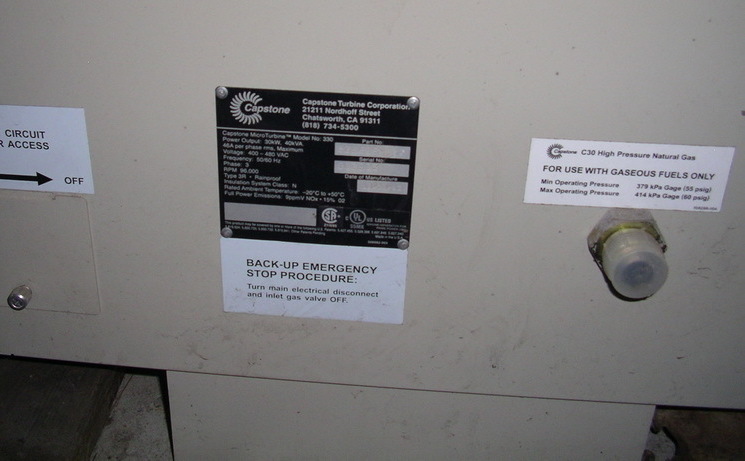

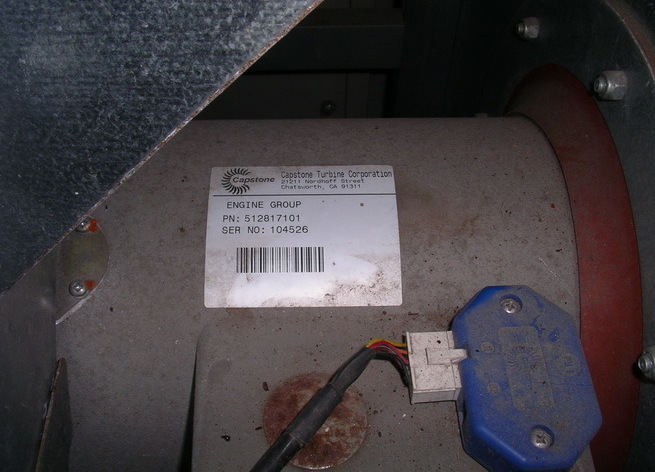

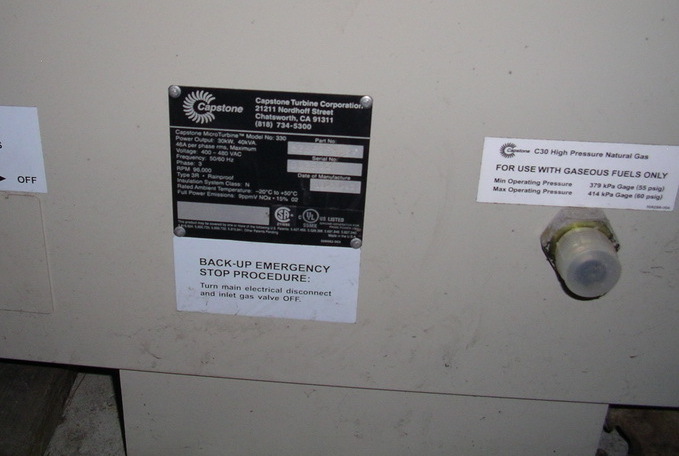

Шильдик с указанием модели, серийного номера и даты выпуска
Шильдик с указанием модели, серийного номера и даты выпуска

Заключение

Судя по имеющимся фотографиям, данный экземпляр микротурбины Capstone C30, выпущенный в 2003 году, пострадал от воздействия влаги, в результате чего имеются пятна коррозии на некоторых деталях. Кроме того, по всей видимости, окислились некоторые электрические контакты. В принципе, эти повреждения можно устранить.
Гораздо хуже, если вода попала в электронику микротурбины. В этом случае придётся заменять отдельные платы, а возможно, и целые блоки.
Однозначной замены потребуют все аккумуляторные батареи.

ВЫВОД:

В представленном виде данная микротурбина Capstone C30 является неработоспособной. Необходим восстановительный ремонт.
Весь вопрос в том, сколько это удовольствие будет стоить. В данном случае бюджет на ремонт электроагрегата может быть подготовлен только квалифицированным специалистом по результатам проведения дефектации.
Поэтому для оценки реального состояния электроагрегата и расчёта затрат на его восстановление необходим выезд сервисного инженера на место хранения микротурбины.
В текущей ситуации с российскими дистрибуторами Capstone Turbine Corporation приглашать есть смысл или пермяков (официалов), или москвичей (независимые специалисты, бывшие сотрудники БПЦ Инжиниринг). У питерцев и нижегородцев нет людей с реальным опытом работы по С30 (да и по С65 + С200 тоже). А якутяне очень далеко.

Технические материалы по микротурбинам Capstone C30

Технические характеристики

Capstone С30 - это самая первая модель микротурбины, разработанная американскими инженерами в конце 90-х годов прошлого века специально для использования в малой энергетике. Вначале турбины выпускались в очень своеобразном футуристическом корпусе. Однако потом с целью удешевления производства оригинальный корпус был заменён на предельно простую по своим формам конструкцию, в результате чего микротурбина стала напоминать своим видом обычный системный блок компьютера, но очень большого размера.
Сейчас для работы на газовом топливе микротурбина выпускается в двух основных вариантах:
  1. Capstone C30 HPNG - на метане высокого давления (0,35 МПа и выше) - без дожимного компрессора
  2. Capstone C30 LPNG - на метане низкого давления (0,02 - 0,1 МПа и выше) - со встроенным дожимным компрессором

Кроме того, есть специальная модификация для работы на пропан-бутане
Номинальная электрическая мощность C30 HPNG 30 кВт­
Номинальная электрическая мощность C30 LPNG  28 кВт
Род тока­ Переменный трехфазный
Номинальное напряжение­ 150 - 480 В, регулируется с шагом 1 В
Частота тока номинальная 10 - 60 Гц, регулируется с шагом 0,1 Гц
Электрический КПД­ 26 %­
Выходной ток в установившемся режиме 46 А­
Номинальная частота вращения 96 000 об./мин.­
Диапазон рабочих температур­ от -20 до +50­
Масса электроагрегата­ 578 кг­
Расход топлива (природный газ, 8000 ккал/куб.м) 12 - 14 куб.м/ч­
Требуемое давление газа­ для C30 HPNG 0,35 МПа ­
Требуемое давление газа для C30 LPNG 0,02 - 0,1 МПа

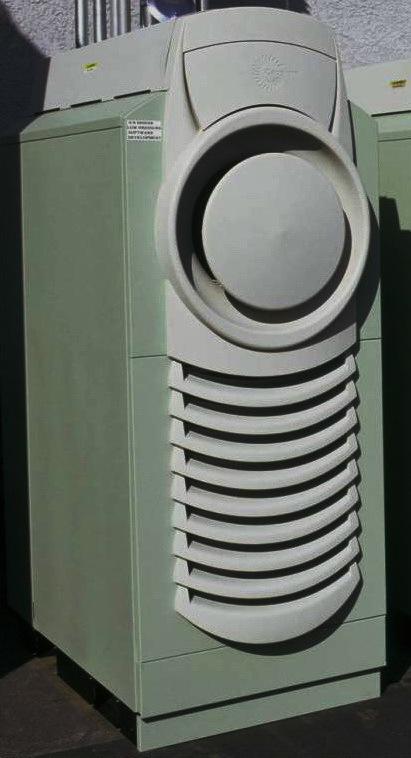

Микротурбина Capstone C30 в первоначальном варианте корпуса
Микротурбина Capstone C30 в первоначальном варианте корпуса

Стоимость обслуживания С30

10 лет назад, занимаясь продажей микротурбин Capstone в компании БПЦ Инжиниринг, я подготовил таблицу с расчётом затрат на эксплуатацию C30. В данный расчёт включены все расходы на запчасти, если регламентные работы проводить как положено, в полном объёме и вовремя (на самом деле так поступают далеко не все владельцы оборудования).
Неучтёнными остались только расходы на выезд сервисных специалистов. В каждом конкретном случае это разные суммы, которые зависят от стоимости проезда до объекта заказчика, объёма выполняемых работ и общей продолжительности командировки. Одно дело, если это Подмосковье, и специалист может добраться до микротурбины всего за два часа даже по московским пробкам. И совсем другая ситуация, когда только лететь на самолёте надо два часа. Затраты получаются разные.
За восемь лет стоимости запчастей для Капстоунов принципиально не изменилось, поэтому вы смело можете ориентироваться на указанные суммы. Если же вы хотите узнать актуальную стоимость эксплуатации C30 с точностью "до копейки", то вам надо обратиться к официальным российским дистрибуторам Capstone. Или к "неофициалам", которыми являются бывшие сервисные специалисты компании БПЦ с многолетним опытом реального обслуживания данного оборудования.

Запчасти Capstone C30.pdf

Размер файла: 180.17 кб

Эксплуатационные затраты на C30

Скачать

Два основных преимущества

Основная прелесть всех микротурбин Капстоун не в низких затратах на сервис, а в том, что плановое обслуживание этого оборудования положено делать очень редко - не чаще, чем раз в год. И это очень серьёзное преимущество данного вида техники по сравнению с любыми газопоршневыми и дизельными электростанциями.
Второй однозначный "плюс" микротурбин - это возможность работы с минимальной нагрузкой, близкой к 0% от номинальной мощности. Это очень удобно для небольших объектов с серьёзными перепадами нагрузки в течение суток. Одна установка С30 может работать и днём, когда нагрузка близка к номиналу, и ночью, когда все легли спать, и работают только холодильник и дежурное освещение. Меняется только расход топлива.

Ресурс микротурбины C30

Назначенный ресурс микротурбины Capstone C30 в соответствии с документами Capstone составляет 40 тысяч часов. Однако практика показала, что при должном техническом обслуживании это оборудование легко выхаживает до капремонта и 60 тысяч часов. Поэтому компания БПЦ в своих документах часто заявляла именно этот показатель.

Техническая документация

Рук-во по C30.pdf

Размер файла: 3.52 мб

Руководство по C30

Скачать

Габариты С30.pdf

Размер файла: 682.79 кб

Чертежи Capstone C30

Скачать

Подготовка места.pdf

Размер файла: 533.80 кб

Готовим место установки

Скачать

Топливо.pdf

Размер файла: 302.61 кб

Требования по топливу

Скачать

Автономн. режим.pdf

Размер файла: 499.00 кб

Автономный режим

Скачать

Экология.pdf

Размер файла: 287.33 кб

Экология микротурбин

Скачать

Installation.pdf

Размер файла: 165.02 кб

Installation Guidelines

Скачать

Подключение.pdf

Размер файла: 637.65 кб

Подключение к сети

Скачать

Общие замечания по модели С30

На каких мощностях целесообразно использовать С30

Новые микротурбины С30 есть смысл покупать только для использования по одной или по две штуки. Максимум - это три "тридцатки". Если на вашем объекте максимальная нагрузка превышает 90 кВт, то уже есть смысл поставить две С65.

Теплоутилизатор от С65

«Родных» теплоутилизаторов для модели С30 компания Capstone не производит. Дело в том, что даже при работе на полную мощность (30 кВт) с выхлопных газов этой микротурбины тепла удастся снять не более 60 кВт. Но, на самом деле, большую часть времени микротурбины С30 работают с нагрузкой 5 – 15 кВт. В этом режиме утилизированного тепла будет вообще с гулькин нос. Поэтому экономия на тепле будет очень небольшая. Но на горячее водоснабжение и даже на отопление коттеджа этого тепла вполне хватит.
Необходимо учитывать, что модель С65 несколько длиннее, чем С30. А теплоутилизатор для С65 сделан как раз в её габаритах. Поэтому при установке на микротурбину С30 "неродной" теплоутилизатор немного выступает за габариты корпуса спереди и сзади.

Capstone C15

Модель Capstone C15 – это придумка компании БПЦ Инжиниринг. На самом деле С15 - это та же С30 с ограниченной до 15 кВт номинальной мощностью. Сделано это было для участия в каком-то тендере, то ли газпромовском, то ли лукойловском. Подробностей я уже не помню. Цены на С15 и С30 различаются несущественно. Поэтому С15 на самом деле никому не нужна.
Теплоутилизатор от С65 на микротурбине Capstone C30
Теплоутилизатор от С65 на микротурбине Capstone C30

Технические особенности модели C30 LPNG

Буквы LPNG в индексе модели С30 обозначают, что она предназначена для работы на газе низкого давления 0,02 – 0,1 МПа (хотя эти значения не соответствует определению низкого давления по ГОСТу). Необходимо учитывать, что дожимной компрессор отбирает на себя 2 кВт мощности, поэтому номинал С30 LPNG составляет всего 28 кВт, а не 30 кВт, как у C30 HPNG.
Микротурбина Capstone С30 LPNG оснащена встроенным дожимным компрессором. Вся его прелесть заключается в том, что этот дожимник, как и сама микротурбина, сконструирован на воздушном подшипнике. То есть на модели C30 LPNG дожимному компрессору, как и самой турбине, не требуется масло. А значит и нет таких заморочек, как с дожимником Gas Pack, который используется на модели С65. В результате использования воздушного подшипника компрессор, встроенный в С30, практически не требует обслуживания в течение всего периода эксплуатации данной микротурбины. На практике это обычно не менее 40 тыс. моточасов до капремонта. Хотя есть примеры, когда С30 отработала без капиталки гораздо больше - вплоть до 60 - 65 тысяч часов.
Кроме того, необходимо понимать, что номинальная мощность С30 LPNG составляет 28 кВт в стандартных условиях, то есть при температуре +15, давлении 1013 мбар и влажности 60% (эти параметры определяют плотность воздуха). Поскольку при росте температуры свыше +24 плотность воздуха становится заметно меньше, чем при стандартных условиях, то мощность и КПД у всех микротурбин тоже снижается.
Таким образом, при покупке микротурбины С30 LPNG надо учитывать, что в сильную жару (+30 и выше) вы не получите от неё больше 20 – 22 кВт мощности. А как раз при таких высоких температурах на целом ряде объектов электрическая нагрузка существенно возрастает, поскольку все имеющиеся кондиционеры работают по полной программе.

ВЫВОД:

Одну микротурбину Capstone C30 LPNG следует использовать только на тех объектах, для которых максимальная расчётная нагрузка в летнее время не превышает 20 – 22 кВт с учётом работы всех кондиционеров. Иначе реальной мощности С30 LPNG вам может просто не хватить.
Благодаря высокой степени автоматизации энергосистема на базе микротурбин может функционировать без постоянного присутствия обслуживающего персонала. Контроль над работой турбин осуществляется посредством микропроцессорной системы автоматического управления через GSM модем, координирующий работу установок вне зависимости от их расположения. Это позволяет размещать установки в труднодоступных районах на необслуживаемых объектах, таких как радиорелейные станции и линейная часть газопроводов.
В совокупности эти свойства обеспечивают надежную работу оборудования и позволяют минимизировать время технического обслуживания. Срок до капитального ремонта микротурбин при соблюдении условий эксплуатации составляет 40 - 60 тыс. часов, а периодические сервисные работы производятся каждые 8000 часов, т. е. не чаще одного раза в год. Различные модификации микротурбинных установок дают возможность индивидуального подхода к решению задач автономного энергоснабжения различных групп потребителей.

Реальные преимущества микротурбин Capstone C30

1. Очень простой сервис

Микротурбины С30 очень просты и дёшевы в техническом обслуживании. Стандартное техобслуживание проводится один раз в год и сводится к замене фильтров и свечей. Назначенный ресурс до капитального ремонта составляет 40 тыс. часов, фактический - до 60 - 65 тыс. часов. Совершенно очевидно, что в отношении сервиса модель С30 является самым простым оборудованием среди всех видов электростанций, работающих на газовом или жидком топливе .

2. Диапазон нагрузки от 0 до 100%

Модель С30 реально работает в диапазоне от 0 до 100 % номинальной мощности. Например, если происходит снижение нагрузки в ночное время, то микротурбина С65 сможет работать и с нагрузкой в 1,0 - 1,5 кВт.

3. Терпимость к "плохому" газу

Capstone С30 менее чувствительна к составу газа, чем газопоршневые установки. Эти микротурбины могут работать при содержании серы в газе до 3 - 4 %. Кроме того, данная модель без проблем работает при довольно высоком содержании в газе высших углеводородов (пропанов, бутанов и прочих изопентанов). Есть специальная модификация, оптимизированная для работы на СУГе (пропан-бутане).

4. Низкая шумность

Микротурбины С30 работают довольно тихо. Основной шум создаётся в зоне забора воздуха. От этого шума очень легко избавиться с помощью шумозащитных экранов.

5. Небольшие выбросы

Все Капстоуны имеют довольно хорошие показатели по экологии. Выбросы СО и NOx у микротурбин в разы меньше, чем у газопоршневых электроагрегатов. В результате очень часто эти микротурбины можно эксплуатировать с низкой дымовой трубой (1,0 - 1,5 м).

6. Практически нет вибрации

При работе микротурбин не возникает вибрации. Поэтому С30 без проблем можно размещать на крышах зданий. Главное, чтобы несущие конструкции могли выдержать всю массу оборудования.

Сравнение микротурбины Capstone C30 и газопоршневых установок

С30 просто вне конкуренции

Основная проблема заключается в том, что сравнивать микротурбины Capstone C30 практически не с чем. В диапазоне мощности до 50 кВт вообще нет приличных газопоршневых установок с подтверждённым ресурсом до капремонта хотя бы в 30 - 40 тыс. часов.
Большинство ГПУ мощностью 5 - 50 кВт представлено китайскими моделями, предназначенными для использования в качестве резервных источников электроэнергии. Конечно, продавцы могут заявлять, что это не "китайцы", а "родные американцы", у которых ресурс до капремонта 30 тыс. часов, и которые могут работать "на постоянку". Однако все эти заявления гроша ломаного не стоят, поскольку их делают совершенно безответственные персонажи, действующие по принципу "не обманешь - не продашь".
И весь этот обман раскрывается при изучении гарантий на эти якобы "американские" ГПУ. А в гарантийных обязательствах написано, что гарантийный срок составляет 2 - 3,5 тыс. часов. То есть производитель не уверен, что в постоянном режиме его газопоршневая установка отработает хотя бы полгода. Это верный признак "оригинального китайца".
Кроме того, эксплуатация всех ГПУ, имеющих китайское происхождение, в большинстве случаев сопряжена с очень большими проблемами с пуско-наладкой, настройкой работы и поставкой запчастей. В общем, это сплошной геморрой, а не нормальная эксплуатация. Как и в случае с ГПУ, собранных на базе ярославских дизелей, переделанных на газ.

Учёт минимальных нагрузок

При выборе электроагрегатов для энергоснабжения конкретного объекта необходимо учитывать не только требуемый максимум нагрузки, но и возможность работы на минимальных нагрузках. В частности надо помнить, что газопоршневые установки нежелательно загружать менее чем на 30 – 40% от номинала.
Поэтому, если в какой-то период времени нагрузка на вашем объекте снизится до 1 кВт и менее, то микротурбина С30 всё равно продолжит работать. Конечно, электрический КПД при этом будет совсем небольшим, увеличится удельный расход топлива и вырастет себестоимость вырабатываемой электроэнергии. Но никаких технических проблем при работе микротурбины с такой низкой нагрузкой ожидать не стоит. Если же для энергоснабжения объекта использовать ГПУ мощностью 30 кВт, то совершенно не факт, что такой электроагрегат сможет нормально работать с нагрузкой в 1 кВт.
Поэтому, с инженерной точки зрения для объекта с неровным графиком электрической нагрузки и максимальной мощностью до 25 кВт лучше вообще не заморачиваться с ГПУ, а использовать хорошо зарекомендовавшие себя микротурбины Capstone C30. Однако новые С30 довольно дорогие. Поэтому покупка б/у микротурбин Capstone C30 - самый идеальный вариант, как с инженерной, так и с финансовой точек зрения.

Микротурбины проще обслуживать

В отношении сервиса с микротурбинами гораздо меньше хлопот, чем с любыми газопоршневыми машинами. Регламентные работы с заменой запчастей на Капстоунах проводятся один раз в год (на 8000 часов), а так же на 20 тыс. и 40 тыс. часов. Всё остальное время оборудование необходимо только периодически осматривать. Хотя иногда владельцы микротурбин не делают и этого.

Где взять правильных специалистов по Капстоунам

Кого можно привлечь к работе с б/у микротурбинами C30

Из компании БПЦ Инжиниринг в своё время уволились сервисные инженеры, имевшие большой практический опыт по пуско-наладке и техобслуживанию всех Капстоунов. Сейчас они продолжают заниматься сервисом микротурбин, но работают в независимой компании. Поэтому, если вам надо привести в порядок в запустить в работу бывшую в употреблении микротурбину Capstone C30, то вы можете:
  1. Обратиться за помощью к любому из четырёх российских официальных дистрибуторов компании Capstone.
  2. Выйти на независимых специалистов. Тогда вы получите ещё и грамотную техническую поддержку на этапе проектирования энергоцентра, монтажа и пуско-наладки.

Однако есть три проблемы:
  1. Из четырёх официальных дистрибуторов реальный опыт работы с Капстоунами есть только у двух компаний из Перми и Якутска. А это очень не близко. В Питере и Нижнем Новгороде сервисных инженеров с реальным практическим опытом по микротурбинам Capstone нет вообще. То есть от "питерцев" и "нижегородцев" серьёзных технических консультаций по Капстоунам вы не получите никогда. Просто потому, что "от осинки не родятся апельсинки".
  2. "Оригинальными" специалистами по микротурбинам являются только те, которые ранее работали в московском офисе компании БПЦ Инжиниринг. Многие из них проходили обучение на заводе в США и имеют непрерывный опыт работы с Капстоунами более 10 лет. Однако таких людей в Москве осталось не более 5 - 6 человек.
  3. Технических специалистов по Капстоун, которые были искусственно "выращены" на тутаевском заводе БПЦ Инжиниринг в Ярославской области, в 2010 - 2012 года изначально брали работать на гораздо меньшие зарплаты, чем у их коллег из Москвы (в этом и заключался "хитрый план" руководства БПЦ). Поэтому на обучение на завод в США этих людей никто не отправлял, учиться они должны были сразу "на практике". Кроме того, в силу меньшего срока работы в БПЦ у "тутаевцев / ярославцев" по факту гораздо получился меньший практический опыт работы с Капстоунами, чем у московских инженеров. Поэтому и общий уровень "тутаевцев / ярославцев", как специалистов по микротурбинам Capstone, в целом заметно ниже, чем у "москвичей".

Реальные преимущества специалистов-практиков из Москвы

Лучше всего о специфических особенностях всех моделей Capstone известно именно московским сервисным инженерам, имеющим большой практический опыт ПНР и ремонта микротурбин на реальных объектах. Они очень хорошо понимают, каких ошибок при проектировании и строительстве микротурбинных электростанций следует избегать. Поэтому оптимальный для вас вариант – пригласить их к участию в работе ещё на этапе разработки концепции энергоцентра.
Таким образом, если вы не хотите иметь проблем во время эксплуатации микротурбин, то вам необходимо привлечь к реализации проекта специалистов, которые ещё во время работы в БПЦ-Инжиниринг своими руками запустили два десятка энергоцентров на Капстоунах. Работают они теперь не на "того дядю", а на себя любимых, поэтому цены у них вполне адекватные, а качество работы - выше всяких похвал. Сказывается более чем десятилетний опыт работы со всеми моделями микротурбин. Это очень компетентные люди, имеющие громадную практику. В их квалификации лично я уверен на 100%. Это лучшие в России эксперты по технике Capstone.
Самое интересное, что в ряде случаев этих инженеров для проведения пуско-наладки и ремонтных работ приглашают даже некоторые официальные дистрибуторы, не имеющие собственных грамотных специалистов по микротурбинам.
РЕКОМЕНДАЦИЯ:
За квалифицированной технической поддержкой по микротурбинам Capstone (как новым, так и б/у) есть смысл обращаться исключительно к бывшим сервисным инженерам из московского офиса компании БПЦ Инжиниринг. Если не считать пермяков и якутян, то только москвичи являются реальными носителями соответствующих компетенций, которые позволяют решать задачи по наладке, обслуживанию, ремонту и модернизации любых Капстоунов.
Если потребуется, вы можете выйти на этих специалистов через меня

Реальная необходимость технической поддержки

Дополнительные затраты на реализацию проекта

Вы должны чётко понимать, что ваши затраты на автономное энергоснабжение объекта одним только приобретением б/у или новой микротурбины не ограничатся. Для организации автономной электрогенерации на новом объекте вам потребуется сделать проект, подвести газ, приобрести вспомогательное оборудование, провести монтаж и пуско-наладку.
То есть купить новые или б/у микротурбины – это только полдела. Надо ещё спроектировать и построить энергоцентр таким образом, чтобы данное оборудование нормально работало. При этом нельзя забывать, что Capstone – весьма специфическая техника. Она относительно неприхотлива, но будет надёжно работать исключительно в том случае, если на этапе проектирования и монтажа всё было сделано грамотно.

С задачей справятся не все

Будет большой ошибкой полагать, что для реализации проекта на газовых микротурбинах можно привлечь любую организацию, имеющую опыт работы с газопоршневыми установками, и что такая фирма сделает проект на Капстоунах как надо опираясь исключительно на официальную техническую документацию компании Capstone и БПЦ Инжиниринг. Если вы, как заказчик, поступите именно таким образом, то все косяки, которые потом вылезут, будут только вашей собственной заслугой.
Проблема не в том, что российские инженеры настолько плохие, что у них получаются исключительно «кривые» энергоцентры на микротурбинах. Напротив, в большинстве своём это грамотные люди. Но у них нет понимания специфики Капстоунов ввиду отсутствия практического опыта. И задача заказчика состоит в том, чтобы привлечь в помощь проектировщикам и строителям мини-ТЭЦ грамотных специалистов по Capstone, знающих все тонкости данного оборудования.
А таких тонкостей при работе с данным оборудованием очень много. Как правило, более-менее в этих вопросах начинают разбираться только те инжиниринговые компании, которые реализовали хотя бы три-четыре проекта на Капстоунах. Но подобных фирм на всю нашу страну раз-два и обчёлся. По пальцам одной руки можно пересчитать. Если же таких проектов было реализовано меньше трёх, то этого абсолютно недостаточно для того, чтобы та или иная инжиниринговая компания знала оборудование Capstone в совершенстве и умела самостоятельно с ним работать.

Необходимость грамотного технического сопровождения проекта

Поэтому я призываю всех учиться на чужих ошибках и не надеяться только на квалификацию проектировщиков мини-ТЭЦ. Очень важно, чтобы строительство энергоцентров на газовых микротурбинах с самого начала сопровождали компетентные сервисные инженера, которые очень хорошо разбираются во всех особенностях Capstone.
Если такой профессионал участвует в реализации проекта энергоцентра с первого дня, то под его наблюдением с задачей успешно справится даже обычная инжиниринговая компания, специализирующаяся на стандартных котельных, и не имеющая вообще никакого опыта работы даже с ГПУ. Тем более что микротурбины изготавливаются только на напряжение 0,4 кВ, и нет необходимости проектировать высоковольтные распредустройства.

Дополнительные услуги

Не только бывшие в употреблении, но даже абсолютно новые микротурбины Capstone C30 желательно сразу доработать. Например, поставив на них дополнительную защиту от пыли, что позволяет продлить срок службы штатного воздушного фильтра. Или смонтировав на дверцу С30 шумозащитный экран, что резко снижает уровень шума внутри энергоцентра.
Компетентные сервисные инженеры вам потребуются и в последующем, поскольку только они в состоянии провести пуско-наладку Капстоунов, а затем будут осуществлять их техобслуживание и ремонт.

Почему специалисты нужны с самого начала

Обратите внимание, что эти люди понадобятся вам с самого начала, то есть на стадии обсуждения концепции будущей электростанции, подбора оборудования и его комплектации. В этом случае вы сразу получаете компетентную поддержку, которая в последующем избавит вас от ненужных затрат.
Три причины, почему грамотных специалистов надо привлекать к работе над проектом с самого первого дня:
  1. Они наверняка уже сталкивались с особенностями реальной эксплуатации микротурбин на объектах, аналогичных вашему. Соответственно, вы сразу получите от них очень полезные рекомендации.
  2. Опираясь на собственный опыт, сервисные инженеры помогут вам подобрать оптимальную комплектацию микротурбин исходя из особенностей вашего конкретного объекта.
  3. Вы можете сразу получить информацию о том, каким образом стандартное оборудование Capstone необходимо доработать для эксплуатации именно на вашем объекте.

ВЫВОД:

Для успешной реализации проекта на газовых микротурбинах Capstone с самого начала необходимо привлечь компетентных технических специалистов с многолетним практическим опытом именно в этом оборудовании.

Подробные материалы по микротурбинам Capstone

Более полную информацию об оборудовании Capstone вы можете получить, ознакомившись со следующими материалами:



Новые материалы будут добавляться по мере готовности

Цены на другие б/у микротурбины Capstone и на ГПУ

С полным списком предлагаемых к продаже бывших в употреблении микротурбин и газопоршневых установок различных производителей вы можете ознакомиться здесь:

Любые вопросы по покупке б/у оборудования Cаpstone

Если вы заинтересованы в покупке бывших в употреблении микротурбин (не только этой С30, но и любых других), то можете направить мне соответствующий запрос, заполнив форму прямой связи. Или обращайтесь ко мне по указанным ниже контактам.
© МетеоЭнергетик, 2020
Валерий Мартынов. Частный консультант по ГПУ, микротурбинам и мини-ТЭЦ.
Моб.: +7 (903) 747-77-71 E-mail: meteoenergetic@yandex.ru
