Продажа б/у ГПУ Caterpillar G3508

ГПЭС Катерпиллар мощностью 510 кВт

В контейнерном исполнении, с системой теплоутилизации

Наработка около 40 тыс. ч (5 тыс. ч после среднего ремонта)

В полностью работоспособном состоянии

Комплектная газопоршневая электростанция из Крыма

По состоянию на 05 ноября 2022 года

Данная машина выставлена на продажу не мной, а её собственниками. Сделки купли-продажи осуществляются без моего участия, то есть договор заключается напрямую между владельцем оборудования и покупателем. Цену назначил не я, а собственники. Торг уместен, но имеет смысл только после осмотра техники потенциальным покупателем.
Модель и наработка Мощность Описание Цена
Caterpillar G3508
2005 г., 40 тыс. ч
510 кВт
0,4 кВ
комплектная электростанция
хороший контейнер
система теплоутилизации
в полностью рабочем состоянии
5000 ч после среднего ремонта
находится в Крыму
15 000 000 руб.
(продажа без НДС)
Примечания:
  1. Указанная ГПУ официально продаётся без налога на добавленную стоимость (без НДС).
  2. В указанную цену не включены: демонтаж техники на месте прежней эксплуатации (хранения), упаковка, погрузка на транспортное средство, страхование и перевозка.
  3. Цена указана на ГПУ в состоянии "как есть". Гарантии не предоставляются. Покупатель принимает на себя все риски по явным и возможным скрытым дефектам оборудования, способным повлиять на его исправность и работоспособность.
  4. После подписания акта передачи-приёмки все риски случайного повреждения или гибели оборудования ложатся на покупателя.
  5. Формы и порядок оплаты могут обсуждаться.

Полностью рабочая контейнерная ГПУ Cat G3508

Мощность 510 кВт, напряжение 0,4 кВ

Какое оборудование выставлено на продажу

Срочно продаётся газопоршневая установка Caterpillar G3508 мощностью 510 кВт в контейнерном исполнении, 2005 года выпуска, наработка около 40 тыс. моточасов.
Несколько лет назад, примерно на 35 тыс. ч, был проведён средний ремонт газового двигателя, в ходе которого были заменены:
  • головки цилиндров;
  • гильзы цилиндров;
  • поршни;
  • поршневые кольца;
  • прочие детали и узлы.
После среднего ремонта ГПУ отработала ещё около 5 тыс. ч. Сейчас машина находится в полностью работоспособном состоянии и продаётся только потому, что отпала техническая необходимость в её эксплуатации.
До последнего времени этот Катерпиллар работал в Крыму (город-герой Севастополь) в постоянном режиме и сейчас, после полной остановки, полностью доступен для осмотра специалистами.

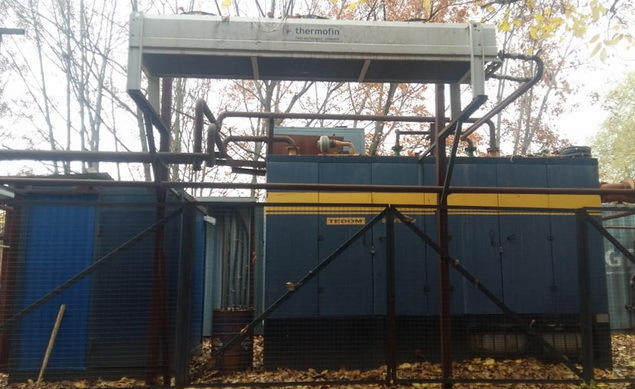

Контейнер газопоршневой установки Caterpillar G3508 мощностью 510 кВт
Контейнер газопоршневой установки Caterpillar G3508 мощностью 510 кВт
Особенность: выносные радиаторы смонтированы под специальным навесом
Особенность: выносные радиаторы смонтированы под специальным навесом
Газопоршневой электроагрегат Катерпиллар внутри контейнера
Газопоршневой электроагрегат Катерпиллар внутри контейнера
Широкие распашные двери контейнера открывают свободный доступ к двигателю
Широкие распашные двери контейнера открывают свободный доступ к двигателю

Фото шильдиков ГПУ

Газопоршневая установка Cummins 315GFBA мощностью 315 кВт
Пульт управления электростанцией
Шильдик с основными техническими параметрами выставленной на продажу ГПУ
Шильдик с основными техническими параметрами выставленной на продажу ГПУ

Комплектация газопоршневой электростанции (объём поставки)

Вместе с самим Катерпилларом продаётся практически всё вспомогательное оборудование:
  1. Газопоршневой электроагрегат Caterpillar G3508
  2. Контейнер со всем внутренним оборудованием
  3. Система теплоутилизации
  4. Глушитель
  5. Выносные радиаторы (драйкулеры)
Возможно, что вместе с ГПУ покупателю удастся забрать ещё какое-то вспомогательное оборудование электростанции. Но об этом надо будет договариваться с представителем собственника уже на месте.
Обратите внимание: контейнер оснащён двустворчатыми распашными дверьми с двух сторон. Такое решение очень удобно в эксплуатации, поскольку обеспечивается свободный доступ к двигателю для проведения всех видов регламентных работ.
Обеспечен свободный доступ к электроагрегату внутри контейнера
Обеспечен свободный доступ к электроагрегату внутри контейнера

Контейнер.pdf

Размер файла: 97.09 кб

Чертёж контейнера

Скачать

Гидравлика.pdf

Размер файла: 40.16 кб

Гидравлическая схема

Скачать

Фотографии ГПЭА на месте эксплуатации

Обратите внимание: оборудование не демонтировано! Всё на месте!
Газопровод, запорная арматура и измерительные приборы (манометры)
Газопровод, запорная арматура и измерительные приборы (манометры)
Газопровод, запорная арматура и измерительные приборы (манометры)
Внутренности панели управления
Внутренности панели управления
Внутренности панели управления

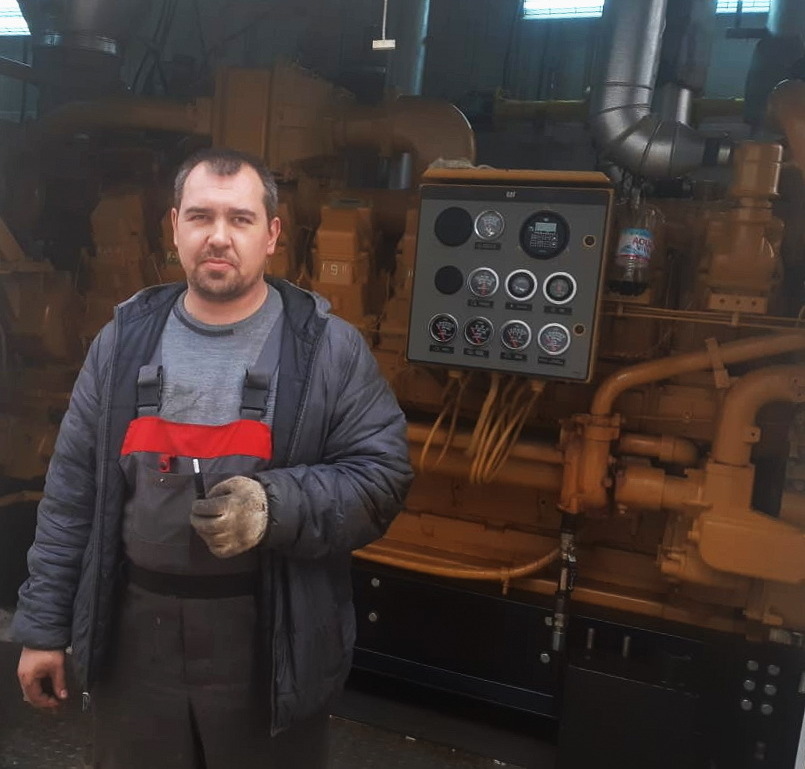

Стандартная катерпилларовская панель управления
Стандартная катерпилларовская панель управления
Внутренности панели управления
Внутренности панели управления

Стоимость б/у ГПУ Катерпиллар мощностью 510 кВт

Начальная цена бывшего в употреблении электроагрегата Caterpillar G3508 в контейнерном исполнении составляет 15,0 млн. рублей (продажа без НДС). Официальная сделка с заключением договора купли-продажи. Оборудование продаётся в состоянии "как есть". Гарантийные обязательства отсутствуют. С момента перехода прав собственности все риски лежат на покупателе. Торг уместен после того, как потенциальный покупатель осмотрит оборудование.
Необходимо обратить внимание на то, что продаётся работоспособное оборудование с достаточно большим остаточным ресурсом до планового капремонта. Поскольку относительно недавно был поведён средний ремонт, то следует ожидать, что при должном техническом обслуживании данная газопоршневая установка отходит до капиталки ещё никак не менее 25 тыс. часов, а это три года непрерывной работы.
Следует так же учитывать, что полностью рабочая б/у ГПУ (да вдобавок ещё Катерпиллар!) на российском вторичном рынке - явление достаточно редкое. Такую хорошую машину у нас можно встретить только в 10% случаев. Как правило, в 90% случаев у нас предлагают на продажу:
  • вусмерть убитые газопоршневые электроагрегаты, нуждающиеся в полном капитальном ремонте;
  • ГПУ без наработки, но хранившиеся ненадлежащим образом, а потому насквозь проржавевшие и требующие серьёзного ремонта.
Поэтому 15,0 млн. рублей за рабочий контейнерный Катерпиллар мощностью 510 кВт - по нынешним временам это вполне вменяемая цена. Особенно с учётом того, что эта машина уже находится в России и не нуждается в растаможке.

Демонтаж, погрузка и вывоз оборудования

Все работы по демонтажу оборудования электростанции, его погрузке на автомобили и вывозу на новое место покупатель осуществляет самостоятельно и за свой счёт. Но это только к лучшему, так как у вас есть возможность разобрать всю технику аккуратно, ничего не повредив и не потеряв. Если поручить эту работу третьим лицам, то можно недосчитаться части оборудования или получить его в повреждённом виде.

Осмотр оборудования + отдых в Крыму летом 2022 года. Совмести полезное с приятным!

Пассажирские самолёты сейчас в Крым не летают. С билетами на поезда есть серьёзные проблемы. Поэтому, если вы хотите быстро добраться в Севастополь для осмотра выставленной на продажу ГПУ Катерпиллар, то оптимальный вариант - на автомобиле через Крымский мост.
Ну и конечно же, если вы выбрались в Крым, то невозможно будет не окунуться в тёплое Чёрное море. Вероятно, вы захотите несколько дней полежать на одном из пляжей для того, чтобы тщательно взвесить все "за" и "против" при покупке б/у электростанции.
С этой целью продавец газопоршневой установки готов оказать потенциальным покупателям содействие в размещении на отдых в хороших крымских пансионатах по разумным ценам (без наценки туристических агентств). Впрочем, даже если вы не собираетесь покупать эту ГПУ, то всё равно обращайтесь - предложение о существенной скидке на размещение в Крыму (например, в Ялте) действует для всех желающих до конца пляжного сезона 2022 года!


Получение дополнительной информации по этой б/у ГПУ G3508

и по размещению в крымских пансионатах без наценки туристических агентств
Ситуация на вторичном рынке газопоршневых электростанций постоянно меняется. Часто бывает так, что ещё вчера машина была в наличии, а сегодня её уже купили.
Поэтому для проверки фактического наличия указанного оборудования, а также для получения любой дополнительной информации о нём вам необходимо обратиться ко мне по указанным ниже контактам или заполнить форму прямой связи.
Если вы настроены серьёзно и готовы осматривать оборудование на месте хранения в Крыму, то я направлю вас напрямую к продавцу интересующей вас ГПУ.
КОНТАКТЫ:


Основные технические характеристики ГПУ Caterpillar G3508

1500 об/мин, 50 Гц, 400 В
Модель газопоршневого электроагрегатаG3508 LE SCAC
Номер по Caterpillar TMIDM5234
Электрическая мощность при cos φ = 0,8510
Тепловая мощность системы охлаждения, кВт197
Тепловая мощность выхлопных газов ( до 120 гр.), кВт308
Диаметр цилиндров, мм170
Рабочий ход поршня, мм190
Рабочий объём, л33,7
Коэффициент сжатия11,7 : 1
Расход топлива при 100% нагрузке, куб.м/ч135
Электрический КПД при cos φ = 0,8, %37,7
ПРИМЕЧАНИЕ:
Реальные характеристики конкретных электроагрегатов могут весьма существенно отличаться от табличных значений в зависимости от года выпуска, напряжения генератора, комплектации и назначения той или иной б/у газопоршневой электростанции. Следует обращать внимание на параметры, указанные на шильдиках, а также в документах (паспортах) на оборудование.

ГПУ G3508.pdf

Размер файла: 397.29 кб

Тех. характеристики Caterpillar G3508

Скачать

Серьёзная модернизация Катерпилларов

Конечно, большинство б/у ГПУ Caterpillar 3508 вполне успешно могут работать и в "родной" комплектации, особенно если провести восстановительный ремонт двигателей. Однако дополнительная модернизация этих машин позволит существенно снизить затраты на обслуживание и ремонт, а так же повысить удобство их использования.

а) Замена системы управления

Если вы хотите реально сэкономить деньги на восстановлении и последующей эксплуатации любой газопоршневой электростанции Caterpillar, то нет никакой необходимости ставить на б/у электроагрегат именно "родную" катерпилларовскую автоматику. Проще и дешевле поставить открытую систему управления, настройкой которой может заниматься любой грамотный специалист, а не только сотрудник из сервисного центра. Это уже существенная экономия. Кроме того, само новое "железо" при такой модернизации стоит значительно дешевле, чем "родное".
Конечно же, на работающих ГПУ переход на неоригинальные контроллеры есть смысл делать только в том случае, если родная автоматика постоянно глючит. При нормальной работе лучше ничего не трогать.
Но если речь идёт о ремонте бывшей в употреблении газопоршневой электростанции, то оптимальный вариант - сразу перейти на мотортеховские или комаповские контроллеры.

Motortech для Cat 3500-серии

Размер файла: 3.57 мб

Решения Motortech для ГПУ Caterpillar 3500-серии

Скачать

Немецкая компания Motortеch - это общепризнанный европейский лидер на рынке открытых систем управления ГПЭС. У нас это оборудование больше известно под маркой ComAp. Хотя, на самом деле, Motortеch и ComAp - это одно и то же. Поэтому, если перед вами стоит задача поменять автоматику, то поставьте на свои ГПУ свободно программируемые контроллеры Motortеch, и всё у вас будет хорошо.
Если предполагается, что электростанция будет работать параллельно с внешней сетью, то вам дополнительно потребуется шкаф сетевого контроллера. В его функции входят:
  • синхронизация работы газопоршневых установок с внешней сетью;
  • ограничение по экспорту электроэнергии в сеть или её импорту из сети в соответствии с выбранным значением;
  • отключение энергоцентра от внешней сети в случае, если сеть "отвалилась" (переход в островной режим работы);
  • подключение электростанции к внешней сети после её восстановления и обеспечение обратной синхронизации.
Параллельная работа ГПУ с внешней сетью предполагает обязательное наличие сетевого выключателя, который предназначен для размыкания кабеля внешней сети и распредустройства мини-ТЭЦ. Однако такой выключатель обычно не входит в комплект поставки газопоршневых электростанций и является проектным решением, то есть определяется по результатам проектных работ.

б) Новая система зажигания

При проведении восстановительного ремонта ГПУ Caterpillar G3508 очень существенной экономии можно достичь, если всю систему зажигания сразу же заменить на мотортеховскую. То есть вместо "родных" катушек зажигания, высоковольтных проводов и свечей ставим аналоги от немецкой компании Motortech.
Это позволит полностью уйти от катерпилларовских комплектующих и резко снизить последующие эксплуатационные затраты, в частности на свечи. Кроме того, более современная система зажигания обеспечит повышение электрического КПД электроагрегатов и снижение расхода топлива, особенно если поставить на эти газовые двигатели ещё и мотортеховскую систему топливосмешения.

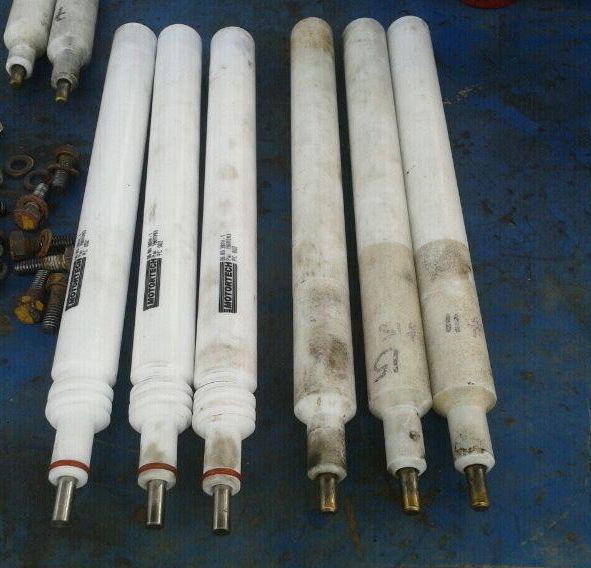

Мотортеховские удлинители свечей зажигания­
Мотортеховские удлинители свечей зажигания­
Контроллер системы зажигания Motortech (наверху) и распаечная коробка (внизу)­
Контроллер системы зажигания Motortech (наверху) и распаечная коробка (внизу)­
Комплектная система зажигания для ГПУ Caterpillar от немецкой компании Motortech ­
Комплектная система зажигания для ГПУ Caterpillar от немецкой компании Motortech ­
При использовании на Катерпилларах свечи Motortech дают ощутимую экономию ­
При использовании на Катерпилларах свечи Motortech дают ощутимую экономию ­

в) Новая система топливосмешения (необязательная опция)

Обычно газовые линейки и системы топливосмешения на б/у Катерпилларах вполне работоспособны. Но из старой ГПУ получится просто конфетка, если на неё поставить современную мотортеховскую систему топливосмешения VariFuel2. Благодаря шаговому двигателю эта система точно позиционирует положение заслонки в топливосмесителе, что позволяет очень точно смешивать газ и воздух с заранее заданным коэффициентом избытка воздуха. В результате получается однородная смесь, которая равномерно горит по всему объему цилиндра. Такое инженерное решение в сочетании с новой системой зажигания может помочь снизить расход топлива и повысить электрический КПД газопоршневой установки на 1 - 3 %.
Кроме того, очень хорошим, но необязательным решением является модернизация топливного тракта ГПУ за счёт установки новой газовой линейки Karl Dungs.

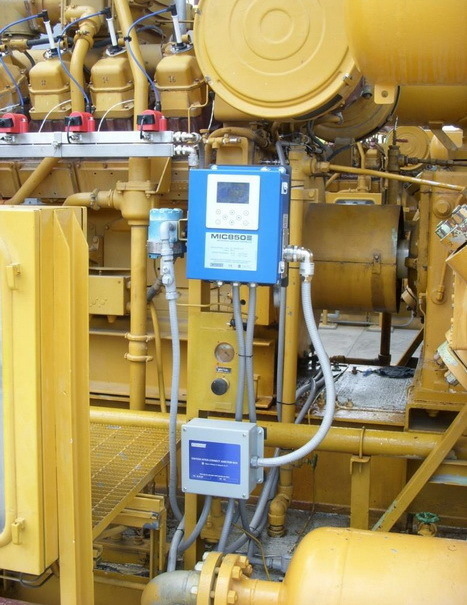

Система смесеобразования Motortech VariFuel2, установленная на ГПУ Caterpillar ­
Система смесеобразования Motortech VariFuel2, установленная на ГПУ Caterpillar ­
Газовая рампа Karl Dungs, установленная на ГПУ Caterpillar взамен "родной" ­
Газовая рампа Karl Dungs, установленная на ГПУ Caterpillar взамен "родной" ­

Строительство энергоцентра "под ключ"

Структура дополнительных расходов

Газопоршневая электростанция даже в контейнерном исполнении - это всегда проектное решение. Её нельзя просто привезти на место эксплуатации и включить в розетку как утюг или холодильник. Предварительно требуется разработать проектную документацию, а затем провести монтаж ГПЭС и сдачу ей в эксплуатацию. И только после получения соответствующих разрешений можно начать выработку электроэнергии.
Поэтому приобретение Катерпилларов - это только первый шаг на пути к собственной электрогенерации. При строительстве энергоцентра придётся понести следующие дополнительные расходы:
  • проектирование (включая инженерные изыскания и прохождение экспертизы);
  • вспомогательное оборудование;
  • строительно-монтажные работы;
  • пуско-наладочные работы, комплексное опробование и сдача в эксплуатацию.
И здесь основная особенность заключается в том, что данные расходы являются строго индивидуальными для каждого конкретного проекта мини-ТЭЦ. С точностью до копейки эти затраты можно будет посчитать только после того, как будет разработана проектная документация и подготовлены сметы. До этого момента можно давать только предварительные оценки предстоящих расходов, основываясь на опыте реализации предыдущих расходов.
Необходимо учитывать, что если при покупке бывших в употреблении ГПУ действительно можно сэкономить весьма приличную сумму, то на строительстве энергоцентра этого сделать не получится. Например, проектировщикам всё равно - газопоршневые установки у вас б/у или новые. Трудозатраты на разработку проектной документации у них и в том, и в другом случае будут абсолютно идентичные. А значит, и платить заказчику за проект на оборудовании б/у или новом придётся одинаково. Точно так же и бетон для фундаментов не станет для вас дешевле только из-за того, что вы сэкономили, купив восстановленные Катерпиллары.

Проектирование

В ряде случаев на проектировании энергоцентра можно сэкономить, только если отказаться от услуг относительно дорогих московских или питерских проектных организаций и привлечь специалистов из регионов. Причём работать они готовы за гораздо более разумные суммы, чем их столичные коллеги. Однако в любом случае стоимость проектных работ будет зависеть от того, что написано в техническом задании. Предварительно разработку проектной и рабочей документации для энергоцентра в составе одной контейнерной ГПУ Caterpillar G3508 мощностью 510 кВт можно оценить в 1,5 млн. рублей (с НДС 20%) с учётом работы изолированно от внешней сети (без внешних коммуникаций).
Состав вспомогательного оборудования может быть определён только в ходе проектных работ. Поскольку такого проекта пока нет, то говорить о предстоящих затратах можно только приблизительно. Основываясь на предыдущем опыте можно предположить, что для энергоцентра понадобится дополнительно приобрести следующее оборудование:
  • вакуумный выключатель и шкаф синхронизации с сетью (если потребуется параллельная работа с внешней сетью);
  • дымовые трубы;
  • тепломеханическое оборудование для подключения ГПУ к тепловому контуру заказчика (насосы, теплообменники, арматура запорная и регулирующая и т.п.);
  • приборы учёта (газ, вода, тепло, электроэнергия);
  • газорегуляторное устройство (ГРУ);
  • мачта молниеприёмника;
  • автоматизированное место оператора (внешнее).
Кроме того, может потребоваться модернизация существующего на объекте РУ 0,4 кВ.
В любом случае, пока нет проекта, назвать стоимость вспомогательного оборудования получится только приблизительно, основываясь на опыте предыдущих проектов.

Строительно-монтажные работы

Вся прелесть контейнерного исполнения ГПУ заключается в том, что в этом случае можно минимизировать затраты на стройку, так как отпадает необходимость возводить дание для размещения оборудования. Достаточно залить фундаменты под контейнер и подвести коммуникации. Однако оценить объём и стоимость СМР не имея проекта тоже модно только приблизительно.

Пуско-наладка и сдача в эксплуатацию

Необходимо учитывать, что предстоит пуско-наладка не только самих ГПУ, но и вспомогательного оборудования, а также проведение 72-часового комплексного опробования и сдачи энергоцентра в эксплуатацию, включая оформление документации. Помимо этого необходимо будет провести инструктаж местного персонала.

ОБРАТИТЕ ВНИМАНИЕ !

Несмотря на то, что за б/у ГПУ Caterpillar G3508 вы заплатили значительно меньше, чем за новую машину, всё равно проектирование и строительство энергоцентра обойдутся вам "по полной программе". Никто из подрядчиков и поставщиков не даст вам скидку только за то, что у вас "не совсем новая" газопоршневая электростанция. Готовьте полную сумму !

Предварительная оценка затрат на строительство электростанции в составе одной ГПУ G3508

Статья затратСтоимость, рублей (с НДС 20%)
Бывший в эксплуатации газопоршневой электроагрегат Caterpillar G350815 000 000 руб.
Разработка проектной документации, включая сопровождение в экспертизе1 500 000 руб.
Инженерные изыскания и оплата экспертизы300 000 руб.
Проектирование и прокладка внешних коммуникаций1 000 000 руб.
Вспомогательное оборудование1 750 000 руб.
Подготовка площадки (включая фундаменты)750 000 руб.
Монтажные работы1 250 000 руб.
Пуско-наладка и сдача в эксплуатацию1 000 000 руб.
ИТОГО:22 550 000 руб.
Таким образом, по предварительной оценке суммарные затраты на строительство контейнерной газопоршневой электростанции на базе одной восстановленной ГПУ Caterpillar G3508 мощностью 510 кВт составят 22 550 000 рублей с НДС. Удельные затраты на строительство ГПЭС "под ключ" составят 44 216 руб./кВт, что для такой небольшой установленной мощности является очень хорошим показателем.
