Продажа ГПУ Caterpillar G3520C с наработкой
Б/у газовые электростанции Cat G3520C
После эксплуатации и с хранения
В контейнерах и открытые
Из Европы и России
Пока хороших предложений нет
Заявка на индивидуальный подбор б/у газопоршневой установки
- Валерий Мартынов
- +7 (903) 747-77-71
- meteoenergetic@yandex.ru

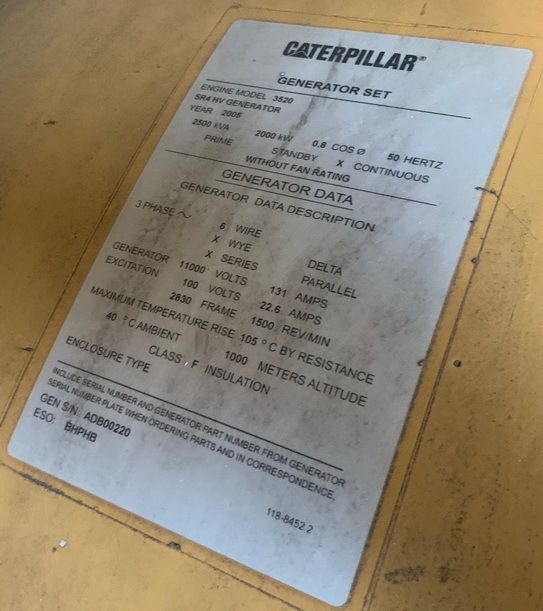

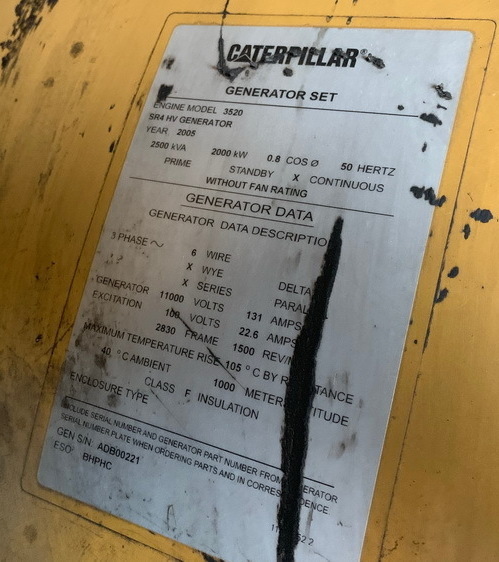

Основные технические характеристики ГПУ Caterpillar G3520С
Название | Описание |
Характеристики | Caterpillar G3520C |
Год выпуска | 2005 |
Номинальная электрическая мощность при cos φ=0,8 | 2000 кВт |
Расчётная тепловая мощность | 2200 кВт |
Напряжение генератора | 10,5 кВ |
Частота тока | 50 Гц |
Двигатель | G3520C |
Количество и расположение цилиндров | 20V |
Рабочий объем | 86 л |
Диаметр цилиндра / ход поршня | 170 / 190 мм |
Коэффициент сжатия | 11,3:1 |
Частота вращения | 1500 об./мин. |
Номинальный расход газа | 490 - 500 куб.м/ч |
Электрический КПД | 40 - 41 % |
Объём масляной системы (без бака подпитки) | 541 л |
Габариты (длина х ширина х высота) | 6070 х 1853 х 2248 мм |
Отгрузочная масса | 18 350 кг |
Размер файла: 20.86 кб
Технические данные газопоршневой электростанции Caterpillar G3520
Размер файла: 563.67 кб
Технические характеристики газопоршневой установки Caterpillar G3520C
Два реальных б/у Катерпиллара мощностью по 2 МВт из Москва-Сити
Какие газопоршневые установки предлагались к продаже
![](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/b5cd3fc30235634410284f4edc1915c6.jpg)
![](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/cb3d44832002aaa520f693bd2ebbc0e2.jpg)
Место и условия эксплуатации
Особенности предлагаемого оборудования

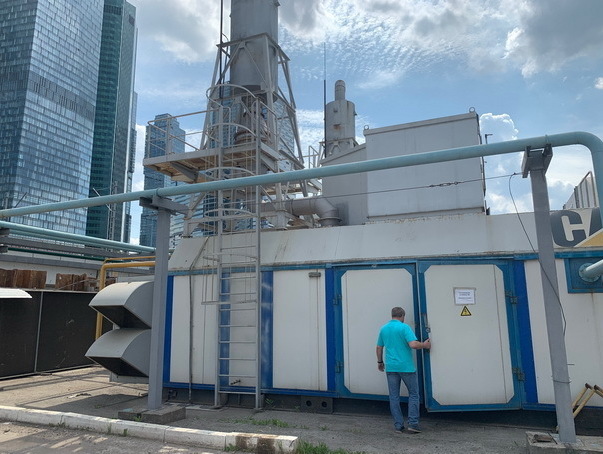

Модульное исполнение
![Обе ГПУ Caterpillar G3520C были хорошо видны из небоскрёбов Москва-Сити](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/0efe5571e5846da392120a61a4ec6506.jpg)
Система управления

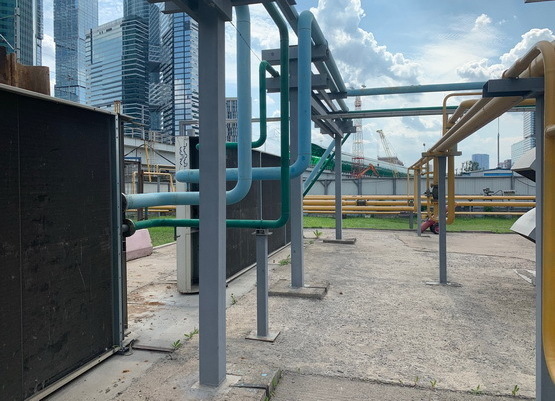

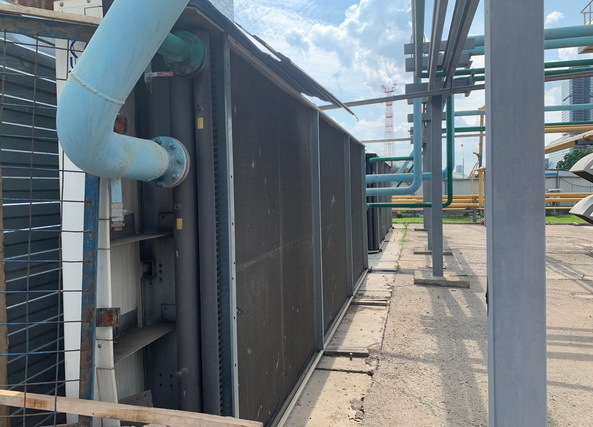

Выносные радиаторы
![](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/c9473a6519f95728f27a7607c19ba593.jpg)
![](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/bd8b9b08f539809260f7f42d6686c1c9.jpg)
Система утилизации тепла в комплектацию этих двух Катерпилларов не входит! Для данных машин теплообменники газ / вода не были предусмотрены изначально.
Распредустройство 10 кВ с двумя ТСН 10 / 0,4 кВ
Стоимость оборудования
Начальная цена - 36 млн. рублей с НДС за оба Катерпиллара
Распредустройство 10 кВ за 4 млн. рублей с НДС
Дорого это или дёшево?
Две работоспособные ГПУ Caterpillar G3520С за 36 млн. рублей - это очень интересное предложение за относительно небольшие деньги. Вам стоит обратить на него внимание.
Плюсы и минусы данного предложения
Очевидные минусы
1. Повышенные риски
2. Отсутствие гарантий со стороны производителя
ВЫВОД:
Эти две б/у газопоршневые установки Caterpillar G3520C надо брать. Лучше этих машин могут быть только новые Катерпиллары, но они существенно дороже. Более дешёвое предложение тоже можно найти (но не у нас, а в Европе), однако это будет уже откровенный металлолом, требующий серьёзных затрат на полное восстановление.
Оценка ГПУ Caterpillar G3520C
![](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/d30a9e83e2d2ae0e5e26b950d57cf383.jpg)
РЕКОМЕНДАЦИЯ:
Если вы хотите, чтобы ваши ГПУ работали стабильно, а вы жили спокойно - берите классические Катерпиллары, пусть даже и бывшие в употреблении. А если вы ищите проблемы - покупайте любые новинки на рынке газопоршневых электростанций. И очень весёлая жизнь будет обеспечена вам на несколько лет вперёд.
ВЫВОД:
Газопоршневая установка Caterpillar G3520С - машина простая, понятная и надёжная, как автомат Калашникова. При должном техническом обслуживании заморочек с эксплуатацией не будет никаких. В общем случае строго рекомендуется к покупке, даже если это б/у ГПУ. В каждом конкретном случае надо смотреть на техническое состояние.
Восстановительный ремонт и доукомплектация ГПУ
Желательно сделать полную переборку
![Детали двигателя Caterpillar 3500-серии (головка и поршень с шатуном)](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/56d0902d869cd4f841e00e6c8e8e93cd.jpg)
РЕКОМЕНДАЦИЯ:
Оба двигателя желательно сразу откапиталить. Только полный капитальный ремонт всей механики позволит восстановить ресурс этих ГПУ Катерпиллар до 64 тыс. часов.
Место проведения ремонтных работ
![Переборка газопоршневого двигателя Caterpillar 3500-серии внутри помещения ](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/7a8a2750fccea9795c8884cd0a420f5e.jpg)
Возможный объём предстоящих ремонтных работ
- Доставка двигателей на ремонтную площадку.
- Демонтаж двигателей и генераторов.
- Разборка и дефектация двигателей.
- Ремонт головок цилиндров.
- Ремонт цилиндро-поршневой группы.
- Ремонт блока цилиндров.
- Замена прокладок и уплотнений.
- Замена сальников коленчатого вала двигателя.
- Замена подшипников генераторов.
- Сушка обмоток генераторов.
- Приведение сопротивления изоляции обмоток в норму.
- Сборка двигателя.
- Монтаж двигателя и генератора в контейнер.
- Замена машинного масла и заливка антифриза в систему.
![Головка цилиндра газового двигателя Caterpillar 3500-серии со снятой крышкой ](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/b65758ddb7b3611aabcb29b57b3b1047.jpg)
Система теплоутилизации
Размер файла: 156.99 кб
Один из вариантов тепловой схемы ГПУ Caterpillar G3516C в контейнере
- трёхходовой клапан (или даже два);
- пластинчатый теплообменник;
- насос внешнего контура;
- насос внутреннего контура (хотя возможно использование имеющегося);
- трубчатый теплообменник "газ/вода" (котёл-утилизатор) с байпасом;
- различные датчики;
- вспомогательная трубопроводная арматура.
Новые выносные радиаторы
![Выносные горизонтальные радиаторы на крыше контейнерной газопоршневой установки](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/7915cd2a7d3183d63256cbe34cba1a39.jpg)
Новый глушитель
![Двойные глушители на контейнерных ГПУ](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/d2b1ccefbc3948169078ec3603e075cc.jpg)
- Возможно, что состояние глушителей таково, что проще и дешевле купить новые, чем приводить в порядок те, что есть в наличии.
- Если на новом объекте для отвода выхлопных газов потребуется использовать полноценную дымовую трубу, то может оказаться, что конструкция имеющихся глушителей не позволяет встроить их в новых выхлопной тракт.
Дымовые трубы
![Дымовые трубы ГПУ на Острогожском солодовом заводе](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/6d8eada507126d1e53d2c1829a0a137a.jpg)
Расходные материалы
Масло
Антифриз
Аккумуляторные батареи
Кому поручить ремонт Катерпилларов
![](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/ceedecf71f1172ef02b0b26fc3b09bf3.jpg)
РЕКОМЕНДАЦИЯ:
Конечно, вы можете ремонтировать Катерпиллары самостоятельно (если умеете), или привлечь понятную вам ремонтную организацию. Однако я бы в данном конкретном случае не стал бы особо заморачиваться и отдал обе машины в ремонт их нынешнему собственнику - ремонтной фирме из Санкт-Петербурга.
Сроки выполнения работ
![На ремонт и модернизацию ГПУ может уйти до четырёх месяцев](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/bb7c953f4ce7c212583ee547d3d156fc.jpg)
Предварительная оценка затрат на ремонт и доукомплектацию ГПУ Caterpillar G3520C
ВЫВОД:
В любом случае, даже с учётом самых полных затрат на капремонт и доукомплектацию эти две газопоршневые установки Caterpillar G3520C обойдутся потенциальному покупателю существенно дешевле, чем аналогичные новые.
Как сделать из Катерпиллара "конфетку"
а) Модернизация системы управления
От "родной" автоматики надо уходить
![От "родной" катерпилларовской системы управления ГПУ есть смысл уйти: она устарела](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/61b52a5d62f7c941ef65ff4d0750747d.jpg)
Переходим на Motortech
Оборудование | Модель | Количество |
Контроллер для генераторного оборудования | All-In-One (AIO-NTC) | 1 |
Модуль связи контроллера | AFR | 1 |
Выносной пульт управления с дисплеем | AIO vision 8 | 1 |
Модуль управления CDVR | iG-AVRi | 1 |
Расширительный модуль цифровых входов | IO8/8 | 2 |
Модуль связи с интерфейсом САТ | I-CB/CAT GAS | 1 |
Расширительный модуль аналоговых входов | AIN8 | 3 |
Расширительный модуль аналоговых выходов | AOUT8 | 1 |
Работы по модернизации системы управления
- Дефектовка исполнительных механизмов автоматики.
- Контроль состояния управляющих кабелей, включая проверку сопротивления изоляции.
- Демонтаж старой электроники из шкафов управления.
- Монтаж оборудования Motortech в имеющиеся шкафы. Управление исполнительными механизмами будет полностью адаптировано к алгоритмам существующей системы.
- Первичная настройка и предварительный контроль выполнения алгоритмов рабочих режимов. «Прогон» алгоритмов и отработка в крайних точках графика.
- Настройка систем пожарной и газовой безопасности.
- Установка прошивок в контроллер и модули Motortech. Установка согласованных с заказчиком уровней безопасности доступа.
- Проверка ключа синхронизации генератора. Оценка работоспособности, проверка на срабатывание в эмулированных аварийных режимах.
- Организация связи ГПУ. Объединение электроагрегатов в комплекс.
Опция №1: параллельная работа с внешней сетью
- синхронизировать работу газопоршневых установок с внешней сетью;
- установить ограничение по экспорту электроэнергии в сеть или её импорту из сети в соответствии с выбранным значением;
- отключить энергоцентр от внешней сети в случае, если сеть "отвалилась" (переход в "островной" режим работы);
- после восстановления внешней сети вновь подключить к ней энергоцентр и обеспечить обратную синхронизацию.
Кроме того, необходимо смонтировать измерительные модули со стороны сети. Обычно монтаж осуществляется в существующих шкафах.
Здесь необходимо обратить внимание на то, что параллельная работа ГПУ с внешней сетью предполагает обязательное наличие сетевого выключателя, который предназначен для размыкания кабеля внешней сети и распредустройства энергоцентра. Сетевой выключатель крайне редко входит в комплект поставки газопоршневых электростанций (хотя, например, словацкая компания Elteco это делала) и обычно является проектным решением (включается проектировщиками в состав вспомогательного оборудования, закупаемого отдельно от самих ГПУ).
После того, как всё оборудование собрано, его необходимо настроить и подготовить к эксплуатации. В ходе ПНР проводится:
- Организация связи ГПУ. Объединение электроагрегатов в единый комплекс.
- Настройка силового выключателя с дистанционным управлением со стороны сети.
- Установка прошивок в контроллер и модули. Установка согласованных с заказчиком уровней безопасности доступа.
- Проверка ключа синхронизации комплекса.
- Проверка на срабатывание силового выключателя в эмулированных аварийных режимах.
Ещё раз подчёркиваю: шкаф сетевого контроллера потребуется только в том случае, если предполагается, что энергоцентр будет работать параллельно с внешней сетью. Если планируется работа исключительно в островном режиме, то без этих затрат можно обойтись.
Опция №2: система управления досветкой тепличного комплекса
Особенностью работы всех ГПУ заключается в том, что мощность они набирают ступенчато - по 10 - 15% в несколько минут. Поэтому в случае резкого наброса нагрузки автоматика остановит работу машин.
![Работу ГПУ и освещение теплиц согласовывает специальная система](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/f61f636309be79269dd01432643dfdd9.jpg)
- автоматическое включение и выключение досветочных модулей (секций) для соблюдения оптимального временного интервала освещенности культур, выращиваемых в закрытом грунте;
- равномерный наброс нагрузки на каждую ГПУ с учётом резерва мощности энергоцентра.
б) Модернизация системы зажигания
Комплектующие Caterpillar слишком дорогие
Лучше поставьте Motortech
Размер файла: 3.57 мб
Решения Motortech для ГПУ Caterpillar 3500-серии
![Мотортеховские удлинители свечей зажигания](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/b94e4be836d7f5a6742d0dbceaa40711.jpg)
![Контроллер системы зажигания Motortech (наверху) и распаечная коробка (внизу)](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/518d4dfbe6d73298e629f1689a5b6477.jpg)
![При использовании на Катерпилларах свечи Motortech дают ощутимую экономию ](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/29e086ba8e7759ff423e149078e31cb3.jpg)
![Комплектная система зажигания для ГПУ Caterpillar от немецкой компании Motortech ](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/a88fcd527035faa8bd7b8520f0b04282.jpg)
в) Новая система топливосмешения
![Система смесеобразования Motortech VariFuel2, установленная на ГПУ Caterpillar ](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/074bfd8adb67496786e2444ef8baaa3c.jpg)
![Газовая рампа Karl Dungs, установленная на ГПУ Caterpillar взамен "родной" ](/uploads/s/1/9/l/19luzee7aqi1/img/autocrop/7502372dfa6296b9ad418d06418c4464.jpg)
Строительство энергоцентра "под ключ"
Структура дополнительных расходов
- проектирование (включая инженерные изыскания и прохождение экспертизы);
- вспомогательное оборудование;
- строительно-монтажные работы;
- пуско-наладочные работы, комплексное опробование и сдача в эксплуатацию.
Проектирование
Вспомогательное оборудование
- аварийная дизельная электростанция собственных нужд (100 кВт);
- вакуумный выключатель и шкаф синхронизации с сетью (если потребуется параллельная работа с внешней сетью);
- дымовые трубы;
- тепломеханическое оборудование для промежуточного контура между ГПУ и контуром заказчика (насосы, теплообменники, арматура запорная и регулирующая и т.п.);
- приборы учёта (газ, вода, тепло, электроэнергия);
- газорегуляторное устройство (ГРУ);
- охранно-пожарная сигнализация;
- система наружного освещения;
- мачта молниеприёмника;
- автоматизированное место оператора.
Строительно-монтажные работы
- в каком-нибудь уже имеющемся здании на площадке заказчика;
- во вновь построенном здании из сэндвич-панелей;
- в специальных контейнерах.
