Продажа газопоршневой электростанции WÄRTSILÄ

Предложение № 0002

Комплектная ГПЭС Wartsila 3 x 2,8 МВт

Наработка около 40 тыс. моточасов

Очень дёшево - 27 млн. руб. за всё

Технические характеристики электростанции

Количество электроагрегатов 3 шт.
Номинальная электрическая мощность 3 х 2,8 МВт
Тепловая мощность 3 х 3,2 МВт
Газопоршневой двигатель Wartsila Nohab 16V25SG (Швеция)
Частота вращения 1000 об./мин
Генератор ABB HSG 710 LR6
Напряжение генератора 10,5 кВ
Частота тока­ 50 Гц
Электрический КПД 39 %
Тепловой КПД  45 %
Расход топлива 3 х 775 куб.м/ч (для газа 8000 ккал/куб.м)

Характеристики и результаты испытаний всех трёх ГПУ в 1994 году

16V25SG.pdf

Размер файла: 78.86 кб

ГПУ Wartsila 16V15SG

Скачать

Tjumen_3893.pdf

Размер файла: 944.99 кб

Испытания

Скачать

Tjumen_3894.pdf

Размер файла: 717.53 кб

Испытания

Скачать

Tjumen_3901.pdf

Размер файла: 1.06 мб

Испытания

Скачать

История эксплуатации

Год выпуска электроагрегатов­ 1994
Год ввода в эксплуатацию 1998
Год постановки на консервацию 2004
Фактическая наработка около 40 000 моточасов
Место нахождения Тюмень

Комплектация  электростанции - самая полная

  1. Газопоршневые установки
  2. Теплоутилизаторы
  3. Радиаторы принудительного охлаждения
  4. Высоковольтные ячейки (распредустройство 10 кВ)
  5. Дымовая труба
  6. Трансформатор собственных нужд 10/0,4 кВ
  7. Мачта молниеотвода
  8. Газовый водогрейный котёл
  9. Здание мини-ТЭЦ

И всё это всего за 450 тыс. USD (27 млн.руб. по курсу 60 руб./$).

Это очень дёшево.

Спецификация.pdf

Размер файла: 234.14 кб

Подробная спецификация всей электростанции

Скачать

Почему электростанция была выведена из эксплуатации

Энергоцентр расположен на территории промбазы, ранее относившейся к компании Запсибгазпром. Сама база находится на окраине Тюмени на Велижанском тракте. В 2004 году у Запсибгазпрома начались определённые проблемы, и руководству было предложено избавиться от непрофильных активов.

После этого мини-ТЭЦ и попала в руки к нынешнему владельцу вместе с производственной базой. Однако генерацией электроэнергии новый собственник не собирался заниматься в принципе, поэтому оборудование все эти годы продолжало простаивать.

Как раз к 2004 году машины наработали примерно по 39 тыс. моточасов и подошли к среднему ремонту. В ожидании проведения этих работ все три ГПУ были остановлены.



Здесь надо учесть, что газопоршневой двигатель Wartsila Nohab 16V25SG является среднеоборотистым (1000 об./мин.), и средний ремонт на нём проводится на 40 тыс. часов, а капитальный - примерно на 80 тыс. часов.  Это очень хорошее отличие всех среднеоборотистых двигателей от высокооборотистых (1500 об./мин), на которых средний ремонт надо проводить на 30 - 32 тыс. моточасов, а капиталку - на 60 - 64 тыс. моточасов.

Кроме того, я думаю, что проведение среднего ремонта этих двигателей непосредственно внутри данной мини-ТЭЦ было бы затруднительно. Дело в том, что, как вы можете увидеть на снимке, компоновка оборудования внутри здания слишком плотная. Машины стоят очень близко друг к другу. В таких условиях проводить их переборку невозможно - слишком тесно. Это даже если все три ГПУ будут остановлены. А при работающих машинах ни о каком серьёзном ремонте там вообще речи не идёт. Хотя, с другой стороны, аналогичные судовые дизели ремонтируют именно в таких стеснённых условиях.

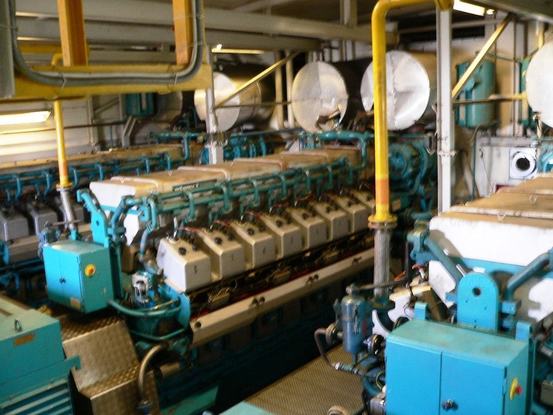

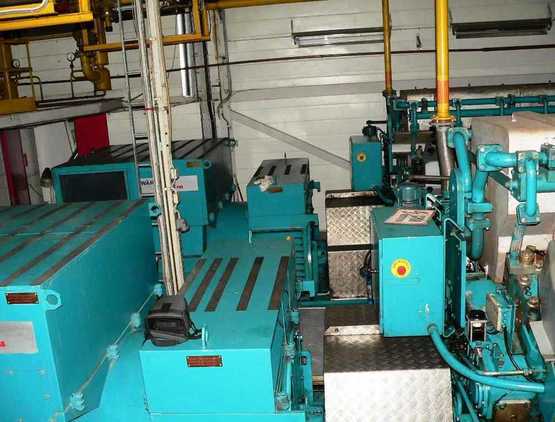

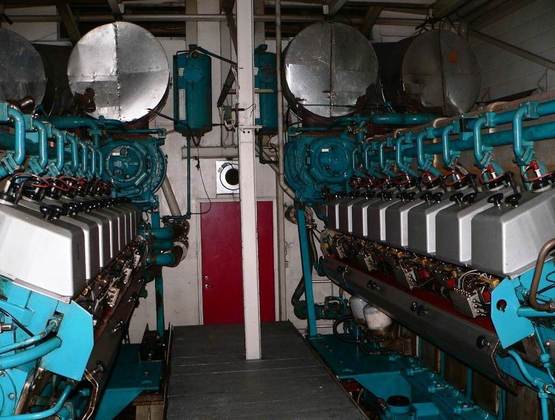

В Тюмени электроагрегаты внутри здания мини-ТЭЦ­ расположены слишком тесно­
В Тюмени электроагрегаты внутри здания мини-ТЭЦ­ расположены слишком тесно­

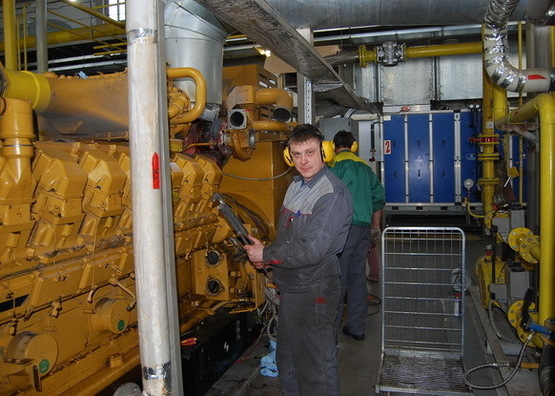

Средний ремонт ГПУ Caterpillar ­G3516B (1 МВт) - места для работы более чем достаточно­
Средний ремонт ГПУ Caterpillar ­G3516B (1 МВт) - места для работы более чем достаточно­



К тому же сами электроагрегаты Wartsila стоят в здании энергоцентра не на полу, а на виброопорах, а между ними для доступа к двигателям расположена металлическая площадка, находясь на которой проводить переборку двигателя крайне неудобно.

Вывод - двигатели на месте не сделаешь, их надо демонтировать и вывозить. В результате на ремонт ГПУ деньги решили не тратить и законсервировали их до лучших времён.



Обычно, всё таки сервисные зоны вокруг газопоршневых установок делают побольше - чтобы была возможность проведения ремонта на месте эксплуатации. Среднего – совершенно точно, а для капитального большинство двигателей мощностью от 1 МВт и выше всё-таки желательно вывозить на отдельную площадку. Но не надо забывать, что это был 1997 год, и данная ГПЭС была вообще одной из первых в России. Соответственно, опыта не было практически никакого.

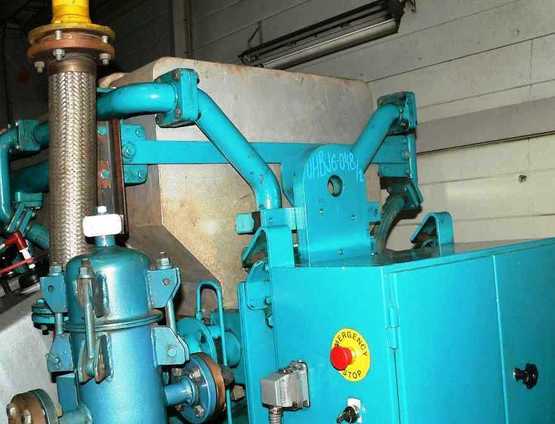

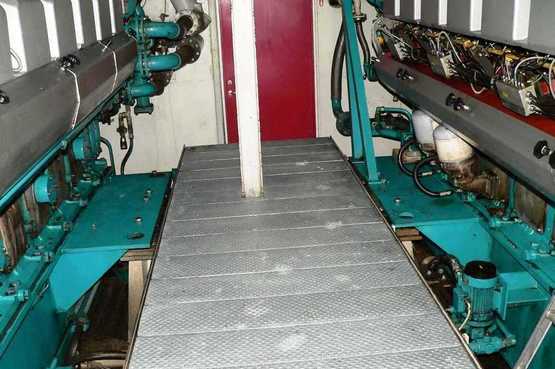

Стоя на такой крохотной площадке проводить средний ремонт двигателя очень трудно­
Стоя на такой крохотной площадке проводить средний ремонт двигателя очень трудно­


РЕКОМЕНДАЦИЯ:

При переносе электроагрегатов Wartsila Nohab 16V25SG на новое место эксплуатации необходимо учесть ошибки и предусмотреть более просторную компоновку здания мини-ТЭЦ, позволяющую проводить ремонт оборудования непосредственно на месте.

Wartsila - это очень надёжно

Что вы должны понимать очень чётко: все газовые двигатели компания Wartsila разработаны на базе судовых дизелей и отличаются чрезвычайной надёжностью. Ведь НАДЁЖНОСТЬ - это чуть ли не самое главное требование к таким двигателям, поскольку в открытом океане от них зависит, дойдёт судно в порт или нет. Ремонтников и запчастей в море не найдёшь ни за какие деньги.

Поэтому про любые движки Wartsila можно сказать - они большие и железные. Короче: неубиваемая техника (хотя, конечно, у нас всегда найдутся косорукие персонажи...).

Таким образом, для Wartsila Nohab 16V25SG наработка в 40 тыс. моточасов - это вообще не срок жизни. Подростковый возраст. Если провести средний ремонт, то эти машины без проблем оттарабанят ещё 40 тыс. до капремонта. А всего конструкцией данных двигателей предусмотрено не менее 3 капремонтов и общая продолжительность эксплуатации в 320 тыс. моточасов.

Так что этим движкам ещё пахать и пахать.

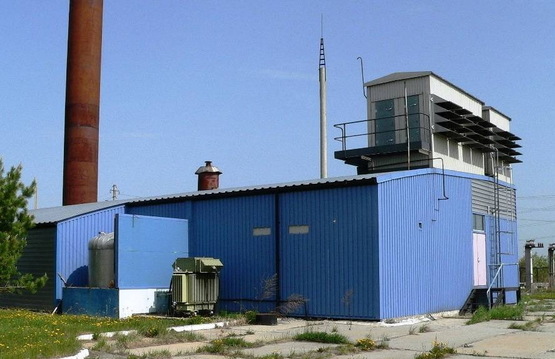

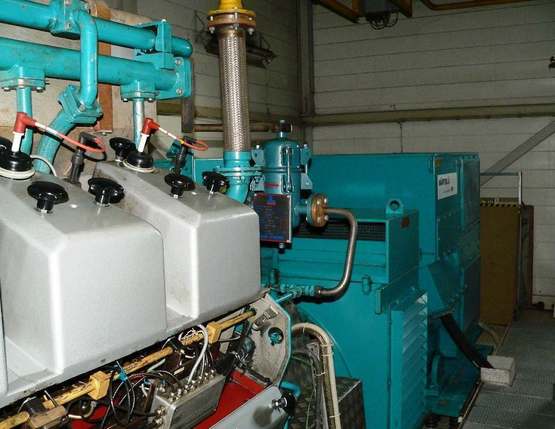

ГПЭС Wartsila с двигателями Nohab 16V25SG­
ГПЭС Wartsila с двигателями Nohab 16V25SG­

Таких надёжных машин больше не делают

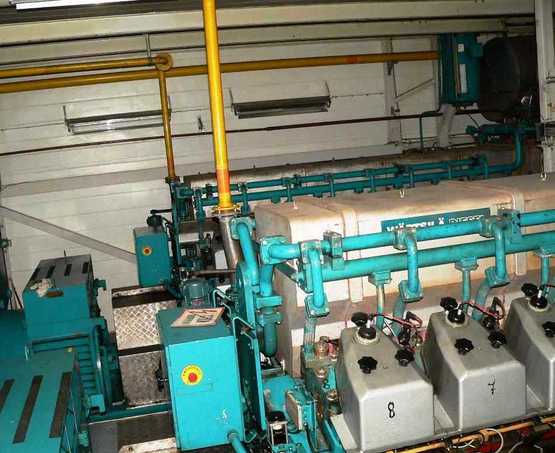

Печально, но новую ­ГПУ Wartsila Nohab 16V25SG вам уже не купить, только б/у­
Печально, но новую ­ГПУ Wartsila Nohab 16V25SG вам уже не купить, только б/у­

Модель Wartsila Nohab 16V25SG стала заложником своего качества. Поскольку производитель изначально стремился сделать очень надёжный двигатель, то он получился достаточно дорогим. В результате данная газопоршневая установка не смогла конкурировать по цене с аналогичными машинами "большой тройки" - Jenbacher, MWM и Caterpillar.

Поэтому компания Wartsila около 15 лет назад сняла данную модель с производства и полностью сосредоточилась на ГПУ большой мощности. Основная продукция - машины с единичной мощностью 9,7 и 18,3 МВт. Здесь у Wartsila почти нет конкурентов (по крайней мере в России - совершенно точно). MAN и Rolls-Royce Bergen, при всём уважении, рядом не стояли (у нас в стране – однозначно).

С точки зрения бизнеса решение компании Wartsila уйти из высококонкурентного сектора рынка ГПУ средней мощности и сосредоточится в менее конкурентном секторе больших ГПУ является грамотным, оправданным и понятным. Здесь не поспоришь.

Но с инженерной точки зрения, безусловно, можно только сожалеть, что 16V25SG больше не производится. Для российских условий это была машина что надо.


ВЫВОД:

Даже бывшие в эксплуатации газовые двигатели Wartsila Nohab 16V25SG  прослужат ещё очень долго. Особенно если немного вложиться и довести их до ума. Тем более, что предлагаются они по очень низкой цене.

Газовый водогрейный котёл

В состав основного оборудования мини-ТЭЦ помимо газопоршневых установок Watrsila включён ещё и пиковый водогрейный котёл. Его функция - обеспечить теплоснабжение объекта при снижении электрической нагрузки (выработка тепла при этом, естественно, тоже уменьшается), а так же в случае полной остановки всех трёх ГПУ. Поскольку всё оборудование электростанции шведское (комплектная поставка от компании Wartsila), то и котёл тоже прибыл в Тюмень из этой страны.

Osby-Parca-GTP-English-LOW1.pd

Размер файла: 472.59 кб

О котлах GTP шведской фирмы Osby Parca AB

Скачать

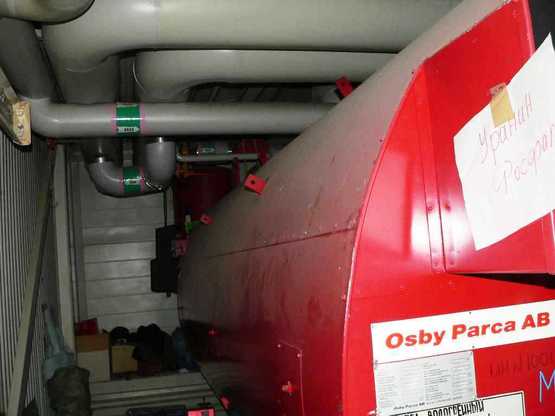

Родной шведский жаротрубный водогрейный котёл GTP-3 фирмы Osby Parca AB ­
Родной шведский жаротрубный водогрейный котёл GTP-3 фирмы Osby Parca AB ­



Я полагаю, что при покупке газопоршневых электроагрегатов вам есть смысл забрать и котёл: в составе нового энергоцентра он, скорее всего, тоже понадобится. К тому же котёл уже включён в стоимость комплекта оборудования (27 млн. руб.). А что касается его состояния, то надо провести дефектацию. Хотя вряд ли там есть какие-то серьёзные проблемы. Всё-таки он все эти годы стоял в закрытом помещении. Да и фирма-производитель приличная.

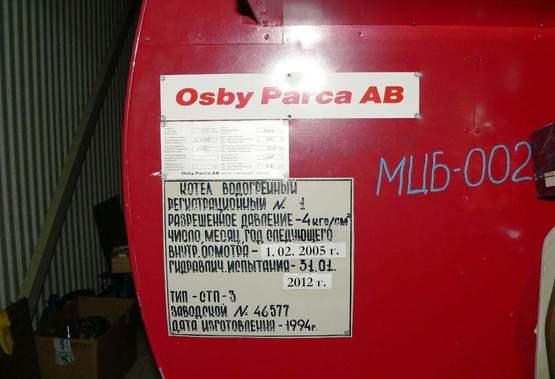

Внутренний осмотр в 2005 году так и не провели ... ­
Внутренний осмотр в 2005 году так и не провели ... ­
Тепловая мощность котла - 3000 кВт ­
Тепловая мощность котла - 3000 кВт ­

Что надо будет сделать

  1. Полная переборка всех двигателей и замена деталей в соответствии с регламентом на 40 тыс. часов. Кроме того, необходимо будет заменить абсолютно все резиновые уплотнение, поскольку за время простоя они рассохлись, не смотря на консервацию.
  2. Замена системы управления на абсолютно новую. Старая устарела морально и физически. А новую лучше всего сделать на чешских контроллерах ComAp.
  3. Желательно заменить систему зажигания на новую - Motortech. Кроме того, неплохо было бы поставить новую систему смесеобразования - тоже Motortech.

 Что касается использования всего прочего вспомогательного оборудования (теплоутилизаторы, насосы, радиаторы принудительного охлаждения, высоковольтное распредустройство и трансформатор собственных нужд), то вывод об их работоспособности и пригодности к дальнейшей эксплуатации можно сделать только по результатам посещения объекта и дефектации. Вполне возможно, что всё с ними нормально. А может быть их будет легче заменить на новые, чем восстанавливать.

В общем, надо смотреть по месту.

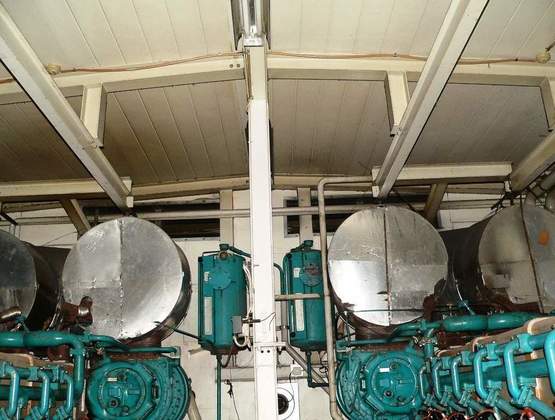

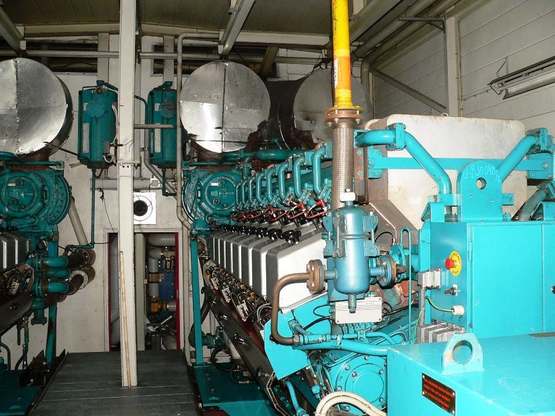

Если эти машины довести до ума, то получится конфетка­
Если эти машины довести до ума, то получится конфетка­



ВЫВОД:

Если не пожадничать и вложить в ремонт и модернизацию газопоршневых установок Wartsila Nohab 16V25SG деньги, сопоставимые с их стоимостью, то на выходе вы получите не просто оборудование, а конфетку, которая прослужит ещё долгие годы и обойдётся вам примерно в три раза дешевле, чем аналогичные новые ГПУ.

Кому эта электростанция может быть интересна

Промышленность

Любые промышленные предприятия, особенно с круглосуточным производственным циклом и относительно ровным графиком электрической нагрузки (в этом случае будет достигнута наиболее быстрая окупаемость проекта).

Нефтянка

Нефтяные месторождения – для работы на попутном газе. Если газ содержит много серы, то потребуется поставить сероочистку. Если в газе относительно много пропана и бутана, то потребуется использовать установку по отбензиниванию или немного снизить мощность ГПУ (произвести дерейтинг от 5 до 20% в зависимости от содержания в попутном газе высших углеводородов). Для предотвращения детонации электроагрегаты могут быть дополнительно оснащены системой антидетонации Motortech DetCon20.

ГПУ Wartsila могут работать на попутном газе ­
ГПУ Wartsila могут работать на попутном газе ­
Любой тепличный комплекс может решить проблемы с досветкой, используя эти ГПУ ­
Любой тепличный комплекс может решить проблемы с досветкой, используя эти ГПУ ­

Крым НАШ !

При всём желании для любых объектов на территории Крыма закупить новые газопоршневые установки импортного производства не получится из-за санкций. Никто из ведущих зарубежных компаний не будет так подставляться.

Но можно сделать ход конём и купить уже находящееся в России бывшее в употреблении оборудование. Это не турбины Сименс, и никому не будет никакого дела до того, что три ГПУ Wartsila 1994 года выпуска взяли и переехали из Тюмени на юга. По человечески эти три машины можно понять -  в Крыму море и тепло :-)

При этом определённым плюсом будет то, что Севастополь и Керчь - портовые города. Найти там бывших судовых механиков, которые имеют опыт эксплуатации больших дизелей ( в т.ч. Wartsila), не составит никакого труда. А из таких людей, как показывает опыт, получаются самые лучшие специалисты по эксплуатации любых ГПУ.

Теплицы

Тепличные комплексы (как новые, так и действующие) - для подсветки овощей и цветов в закрытом грунте. Хотя, как я понимаю, сейчас в грунте ничего не выращивают, все переходят на гидропонику. Но в любом случае, расходы на досветку в теплицах огромные. А использование новых ГПУ многим не по карману из-за очень высокой цены. Поэтому приобретение трёх бывших в употреблении газопоршневых установок Wartsila Nohab 16V25SG может стать для вас палочкой-выручалочкой. За треть цены вы решаете задачу по снижению стоимости электроэнергии в два - три раза.

Поскольку систему управления электростанцией всё равно придётся делать новую, то она сразу может быть заточена под работу с досветкой - т.е. оптимизирована с учётом секционного включения/выключения светильников в теплицах , что позволит постепенно наращивать или снижать мощность электроагрегатов.

Эти три ГПУ Wartsila просто мечтают переехать из Тюмени в Крым :-) ­
Эти три ГПУ Wartsila просто мечтают переехать из Тюмени в Крым :-) ­

Сколько это будет стоить ? Торг уместен !

Три ГПУ Wartsila Nohab 16V25SG обойдутся вам после модернизации в 1,385 млн. EUR­
Три ГПУ Wartsila Nohab 16V25SG обойдутся вам после модернизации в 1,385 млн. EUR­

Что касается стоимости, то нынешний владелец обозначил начальную цену в 450 тыс. USD или 27 млн. руб. за все три ГПУ Wartsila Nohab 16V25SG плюс всё вспомогательное оборудование.

Все остальные затраты лежат на покупателе

По стоимости переборки и ремонта двигателей точную сумму  назвать пока не могу. Сейчас специалисты расценивают. В ближайшее время эти данные у меня появятся и я выложу их на сайт.

Но уже ясно, что полная замена системы управления на ComAp будет стоить около 100 тыс. EUR.

Необходимость и стоимость замены вспомогательного оборудования (теплоутилизаторы, насосы, радиаторы принудительного охлаждения, высоковольтное распредустройство, трансформатор собственных нужд и т.п.) будет понятна только после дефектации.

Я предполагаю, что полные расходы на ремонт и модернизацию трёх ГПУ составят суммарно от 500 тыс. до 1 млн. EUR.

Таким образом, затратив не более 1 385 000 EUR вы получите три модернизированные ГПУ общей мощностью 8,4 МВт.

Для сравнения

Стоимость новой ГПУ Jenbacher JMS 620 мощностью 3 МВт на напряжение 10 кВ в аналогичном цеховом исполнении составляет около 1,2 млн. Евро на условиях DAP Москва. Но это без вспомогательного оборудования (распредустройство, трансформатор собственных нужд и т.п.)

Таким образом, вы можете приобрести три ГПУ Wartsila по цене, примерно в 2,5 - 3 раза меньшей, чем аналогичное новое оборудование. И это будет очень хорошей покупкой, так как вы приобретаете качественное оборудование с большим запасом эксплуатационного ресурса.

Дополнительные расходы

Для тех потенциальных покупателей, которые не имели ранее опыта работы с газопоршневыми установками, я хочу сразу пояснить, что ваши расходы только покупкой самого оборудования, его ремонтом и модернизацией не ограничатся. Ваши дополнительные затраты будут включать:

  1. Демонтаж газопоршневых установок в Тюмени.
  2. Доставка ГПУ для проведения ремонта и на место эксплуатации.
  3. Проектирование мини-ТЭЦ и прохождение госэкспертизы.
  4. Подведение магистрального газа.
  5. Строительство здания мини-ТЭЦ.
  6. Покупку вспомогательного оборудования.
  7. Монтаж ГПУ и вспомогательного оборудования .
  8. Проведение ПНР и сдача электростанции в эксплуатацию.



В сумме, как полагаю, может получиться ещё 40 - 60 млн. руб.

Оценка всех затрат

По предварительной оценке полные затраты на строительство мини-ТЭЦ мощностью 8,4 МВт с использованием трёх бывших в употреблении газопоршневых установок Wartsila Nohab 16V25SG составят от 102 до 157 млн. руб.

При использовании новых импортных ГПУ строительство мини-ТЭЦ аналогичной мощности будет стоить "под ключ" от 600 до 800 EUR/кВт, т.е. от 353 до 470 млн. руб. при курсе 70 руб./EUR.

Как говорится, комментарии излишни.

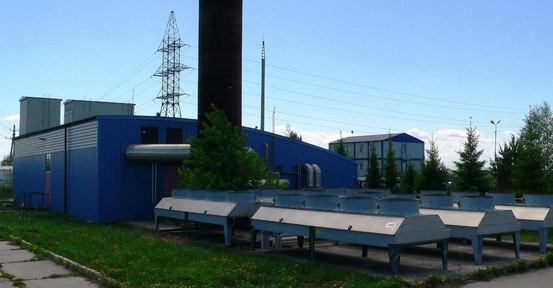

Фотографии существующей газопоршневой электростанции в Тюмени

Вопросы по газопоршневым установкам Wartsila Nohab 16V25SG

Если вы заинтересованы в покупке бывших в употреблении газопоршневых установок, то можете направить мне соответствующий запрос, заполнив форму прямой связи. Или обращайтесь ко мне по указанным ниже контактам.
